Светореле цифровое ФБ-2М (бесконтактное 10А/IP56)

Описание

Купить Светореле цифровое ФБ-2М (бесконтактное 10А/IP56)


Реле рассчитано на непрерывный цикл работы (если включен ночной или цифровой режим). Внесены изменения, версия 10.03 НЕ ПРЕДНАЗНАЧЕН ДЛЯ УПРАВЛЕНИЯ МАГНИТНЫМ ПУСКАТЕЛЕМ! Либо установите параллельно катушки пленочный конденсатор 0.01х630.

Умное фотореле

Умное фотореле


ОБЩИЕ СВЕДЕНИЯ

1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по установленной освещенности.

2. Полное отсутствие влияния на изменения интенсивности освещения (цифровой режим).

3. Регулировка освещенности потенциометром.

4. Кнопка выбора цифрового и ночного режимов.

5. Индикатор нагрузки и настройки.

6. Съемный фотосенсор.

7. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).

- Режим работы как аналоговое реле.

- Режим работы как цифровое реле.

- Обратный гистерезис (выключение на рассвете).

- Режим экономии ночью.

- Компенсация собственного света.

- Компенсация постороннего света.

Включение через ноль





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети - В 220.

2. Номинальная частота - Гц 50.

3. Максимальный коммутируемый ток - 10 А.

4. Мощность, потребляемая от сети - 0,5 Вт.

5. Порог срабатывания от захода сонца до окончания сумерек.

6. Задержка выключения/включения - 30/15 сек.

7. 6 ночных режимов экономии.

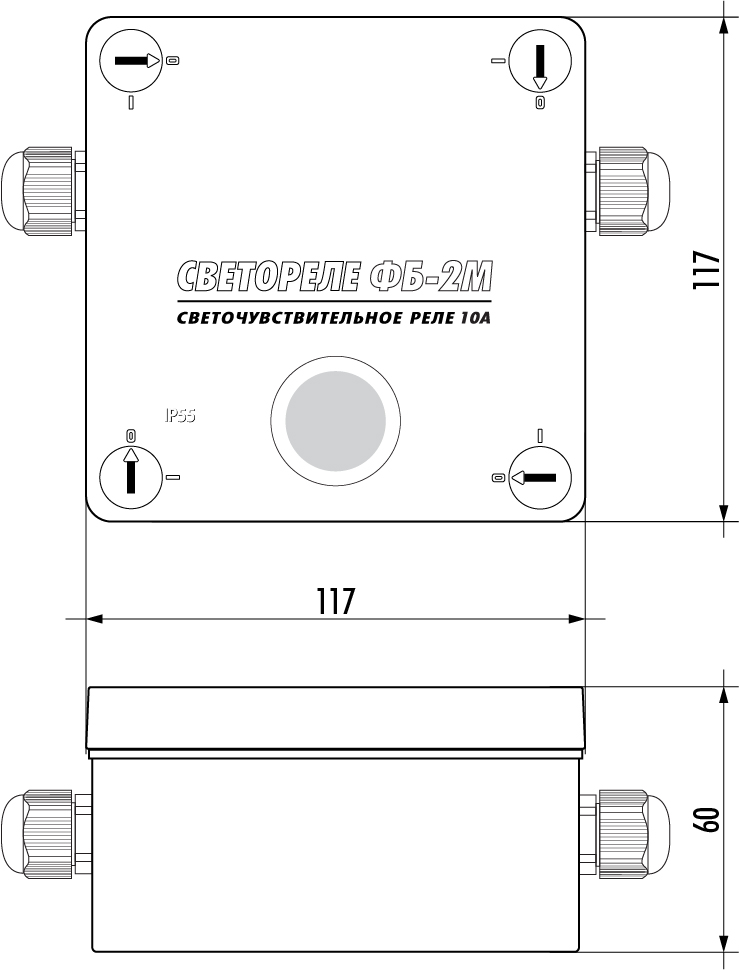

8. Габаритные размеры - 115х157х60мм.

9. Степень защиты реле - IP 56.

10. Климатическое исполнение - УХЛ - 1.

11. Масса прибора 220 г., в упаковке - 240 г.

12. Условия эксплуатации:

- колебания электросети +- 15% от номинала,

- температура окружающей среды от - 30 до + 40 С.

Страна производитель Россия

Способ упаковки: картонная, в гофро-коробке 360х240х235 - 20 шт., вес - 5100 г.



КОНСТРУКЦИЯ И НАСТРОЙКИ

Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.

На плате прибора внутри корпуса расположены регулятор освещенности и кнопка выбора ночного и цифрового режимов, два светодиода «настройка», «нагрузка».

Подключите питание – 220 вольт к клеммам 2 и 3, а лампу на клеммы 1 и 2. Порог освещенности срабатывания устанавливается с помощью ручки регулятора.

Положение "солнце" соответствует включению освещения в начале сумеречного времени. Положение "луна" соответствует включению прибора при окончании сумерек.

После включения устройства, пару секунд производится запуск, и по готовности мигнет светодиод настройка. Для точной настройки порога включения, во время сумерек, установите положение регулятора в положение "луна". Плавно, медленно вращайте ручку в положения "солнце". Как только светодиод «настройка» начнет мигать – чувствительность настроена. Через 15 секунд произойдет включение лампы, если датчик не засветить. Выключение произойдет через 30 секунд после повышения освещенности выше установленного порога.

Прибор может работать в «ночном» режиме. Если ночью нет необходимости в освещении, лампу можно на некоторое время отключать. Пример – вывеска магазина включается в вечерние сумерки. С 0 до 5 людей нет и для экономии энергии можно выключить свет. В этот период времени прибор выключает лампу. С 5 часов лампа включается и по утренним сумеркам устройство ее отключает.

Для включения «ночного» режима в «аналоговом» реле нужно нажать и держать кнопку в течение 1 секунды. Время отсчитывать нет необходимости – светодиод «настройка» мигает каждую секунду при нажатой кнопке.

Для определения выбранного режима, светодиод «настройка» информирует о времени включения и выключения лампы. Если выбрано «аналоговое» реле – первые 3 секунды «настройка» будет гореть. Для обозначения времени выключения нагрузки, «настройка» будет мигать в течении следующих 3 секунд. Не мигает – выключение с 0 часов. 1 мигание – с часу. 2 мигания – с 2 часов. Следующие 3 секунды - обозначение времени включения света. 5 миганий – с 5 часов. 4 мигания – с 4 часов. Стандартно – с 0 до 5.

Для отключения «ночного» режима нужно удерживать кнопку в течение 10 секунд – сброс в заводские настройки. На 5 и 10 секунде «настройка» мигнет 2 раза для облегчения отсчета. Светодиод «настройка» перестанет мигать.

Переключение на «умное» реле производится с помощью удержания кнопки в течении 5 секунд. Светодиод «настройка» будет мигать раз в секунду. Реле включит лампу по выставленному порогу и не выключится, пока не зафиксирует рассвет. Данное реле обладает обратным гистерезисом и компенсацией собственного и постороннего света. Датчик может быть засвечен как собственной лампой (если расположение лампы подобрано так, что ее свет попадает на датчик), так и посторонней (если вдруг включилась недалеко другая лампа и засвечивает датчик). Также, прибор включит свет, даже если освещенность не опускается ниже установленного порога (например, выпал снег и стало светлее).

Включение «ночного» режима производится нажатием кнопки и удержанием 5 секунд. Стандартно – с 0 до 5. Переключение – нажатие кнопки 1 секунду. «Настройка» будет мигать также как в «аналоговом» реле, за исключением включения светодиода на 3 секунды. Отключение данного режима – повторное удержание кнопки 5 секунд.

1й – с 0 до 5 часов,

2й – с 1 до 5,

3й – с 2 до 5,

4й – с 0 до 4,

5й – с 1 до 4,

6й – с 2 до 4.

добавлено с 1 ноября 2016 года:

7й – с 0 до 6,

8й – с 0 до 7,

9й – с 1 до 6,

10й – с 1 до 7,

11й – с 2 до 6,

12й – с 2 до 7.

Переключение прибора в заводские настройки производится нажатием кнопки в течении десяти секунд (светодиод дважды мигнет на пятой, десятой секунде).

Память энергонезависимая, сохранение всех настроек при отключении питания!

Сумеречный и ночной режим. Разница не более +/- 10 минут!


ПОДКЛЮЧЕНИЕ ПРИБОРА

- Снять пластиковую крышку прибора.

- Прикрутить прибор на плоскость.

- Диаметр подключаемых проводов должен быть не больше размера гермоввода.

- Зачистить провода и подключить согласно схемы в паспорте изделия.

- При подключении проводов сечением более 2,5 мм использовать наконечники.


фотореле

Схема включения фоторелефотореле

- Установить порог срабатывания.

- Если необходимо - установить «ночной режим», осуществляется только на второй цикл включения.

- Закрыть пластиковую крышку.

- Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров.



КОМПЛЕКТ ПОСТАВКИ

1. Реле - 1 шт.

2. Гермоввод - 2 шт.

3. Предохранитель - 1 шт.

4. Паспорт - 1 шт.

5. Упаковка - 1 шт.



УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».

Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.

Кабели и провода должны быть надежно заземлены и защищены от попадания воды.

При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер. Категорически не допускается установка перемычки вместо предохранителя.


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 5 лет с момента приобретения.

2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.

3. Настоящая гарантия не распространяется на изделия, получившие повреждения:

- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом,

- При подключении нагрузки превышающей допустимую,

- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
