Светореле цифровое ФБ-3М (бесконтактное 10А/IP56)

Описание

Купить Светореле цифровое ФБ-3М (бесконтактное 10А/IP56)


Герметичный автомат плавного включения и выключения в сумерки ламп накаливания и галогенок.

ОБЩИЕ СВЕДЕНИЯ

 1. Светочувствительное реле предназначено для автоматического включения и отключения только ламп накаливания или галогенных ламп (активной нагрузки) в сумеречное время.
 2. Бесконтактное включение нагрузки.
 3. Включение освещения осуществляется плавным изменением напряжения на выходе прибора от 0 до 210 вольт. Данный режим позволяет продлить срок службы ламп накаливания за счет исключения их холодного старта с большим потребляемым током.


  4. Нулевой гистерезис.




 5. Индикатор настройки и нагрузки.
 6. Регулятор порога срабатывания.
 7. Простой способ установки прибора между источником и потребителем электроэнергии.
 8. Выключатель вместо сенсора осуществляет плавное включение и отключение световых установок на лампах с нитью накаливания или светодиодных (с возможностью диммирования).
 9. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Напряжение сети - от 30 до 265 В.
 2. Номинальная частота - 50 Гц.
 3. Максимальная мощность активной нагрузки - 2000 Вт.
 4. Предохранитель - 10 А.
 5. Порог срабатывания - от захода солнца до окончания сумерек.
 6. Мощность потребляемая от сети в выключенном состоянии - не более 5 Вт.
 7. Габаритные размеры - 115х157х60 мм.
 9. Степень защиты реле - IP 56.
10. Климатическое исполнение - УХЛ - 1.
11. Масса - 225 г., в упаковке - 245 г.
12. Условия эксплуатации при температуре окружающей среды от - 30 до + 30 С.





КОНСТРУКЦИЯ И НАСТРОЙКИ

  Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы в корпусе прибора.
  На плате прибора внутри корпуса расположены:
- регулятор порога уровня освещенности;
- индикатор нагрузки;
- индикатор настройки.
  Настройку реле производить в сумеречное время. На выходе прибора всегда 10 вольт.
  Поверните регулятор в крайнее правое положение и вращайте плавно влево до включения светодиода "настройка". Индикация сигнализирует о затемнении сенсора. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
  Задержка включения и выключения 30 секунд.


ПОДКЛЮЧЕНИЯ ПРИБОРА

- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.


- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость между разрезанными проводами.

светосенсор

- Диаметр провода должен быть не больше размера гермоввода.

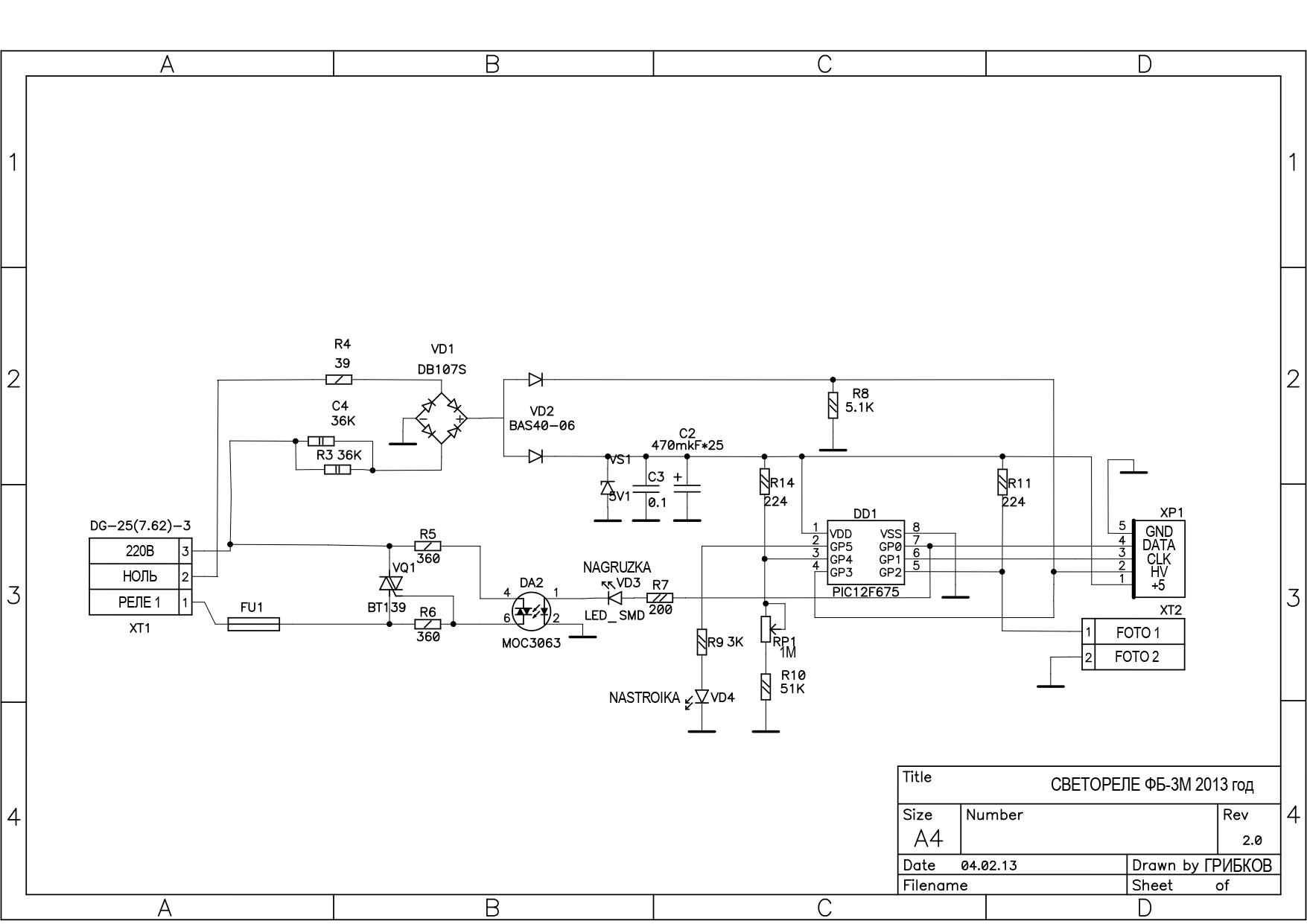

- Зачистить провод и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 кв.мм использовать наконечники.
- Установить порог срабатывания.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.
- Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров.
- Для включения в более раннее время, поверните сенсор внутрь прибора.



КОМПЛЕКТ ПОСТАВКИ

1. Реле - 1 шт.
2. Гермоввод - 2 шт.
3. Предохранитель - 1 шт.
4. Паспорт - 1 шт.
5. Упаковка - 1 шт.


УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

    Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
    Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
    Кабели и провода должны быть надежно заземлены и защищены от попадания воды. При подключение ламп - мощность не должна превышать 2000 Вт. Категорически не допускается установка перемычки вместо предохранителя.


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
