Фотореле аналоговое ФР-10 (контактное 10А/IP30) Гермосенсор, на дин-рейку

Описание


Купить Фотореле аналоговое ФР-10 (контактное 10А/IP30) Гермосенсор, на дин-рейку

Любое фотореле позволяет значительно сэкономить на электроэнергии.

ОБЩИЕ СВЕДЕНИЯ

 1. Фотореле предназначено для автоматического управления уличным освещением, освещением мест общего пользования или индивидуальных рабочих мест в зависимости от уровня освещённости, а также может служить элементом управления различными устройствами.
 2. Область применения; управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
 3. Прибор коммутирует нагрузку электромагнитным реле, на входе питание, на выходе - нагрузка.
 4. Реле устанавливается на дин-рейку.
 5. Фотореле поставляется в комплекте с гермосенсором без проводов.
 6. Индикация включения нагрузки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети - 220 В.
 2. Номинальная частота - 50 Гц.
 3. Коммутируемый ток не более - 10 А.
 4. Диапазон срабатывания - от 60 люкс до 15 люкс.
 5. Задержка включения/выключения 1/25 сек.
 6. Мощность, потребляемая от сети не более - 0,4 Вт.
 7. Максимальное сечение присоединяемых проводников - 2,5 мм ².
 8. Габаритные размеры - 68х37х38 мм.
 9. Степень защиты - IP 30, климатическое исполнение - УХЛ-3.
10. Масса - 55 г.
11. Условия эксплуатации:
- Колебания электросети +/- 15% от номинала
- Интервал рабочих температур от - 25 до + 30 С.


Гистерезис

Т (гистерезис) - не более 40 минут.

Дешевле купить реле или подороже? Не все производители пишут и не все покупатели обращают внимание на гистерезис реле!
Информация к размышлению:

Разница с другими нашими реле минимум 30 минут.
Стоимость 1 кВт ну пусть 3 руб. нагрузка на одно реле ну пусть 1 кВт (50%).
За час 1 кВт - будет стоить 3 руб - сгорит на ФР-10 лишние 1.5 руб.
за год Вы переплатите 534 руб и так каждый год.

КОНСТРУКЦИЯ И НАСТРОЙКИ

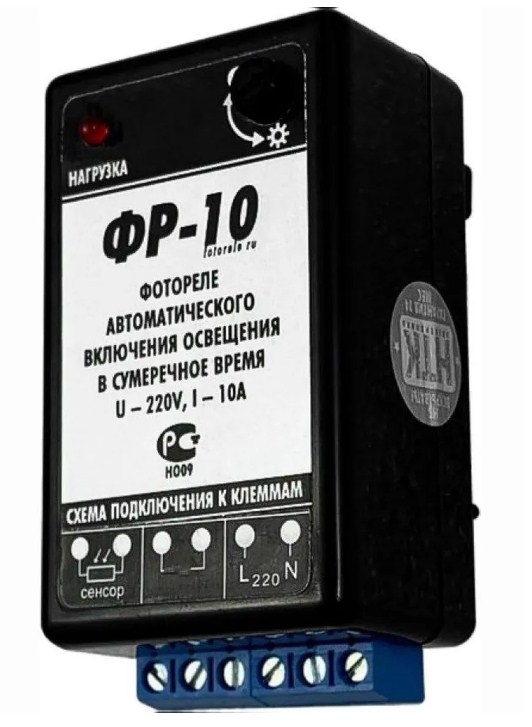

  Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
  На лицевой панели расположен регулятор порога срабатывания и светодиод.
  Настройку реле производить в сумеречное время.
  Поверните регулятор в крайнее положение «детектор освещения» и вращайте в направлении «Светочувствительный автомат» до включения светодиода. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме. После включения регулировка не выполняется, отключите-включите питание прибора.
  При повороте регулятора в сторону «Светочувствительный автомат», освещение включится в более светлое время, в сторону «Световой автомат», в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

- Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на верх часть прибора.
- Зачистить провода и подключить согласно схемы в паспорте изделия.
- Удлинить сенсор на необходимое расстояние любым проводом и установить как показано на рисунке.
- Установить порог срабатывания.

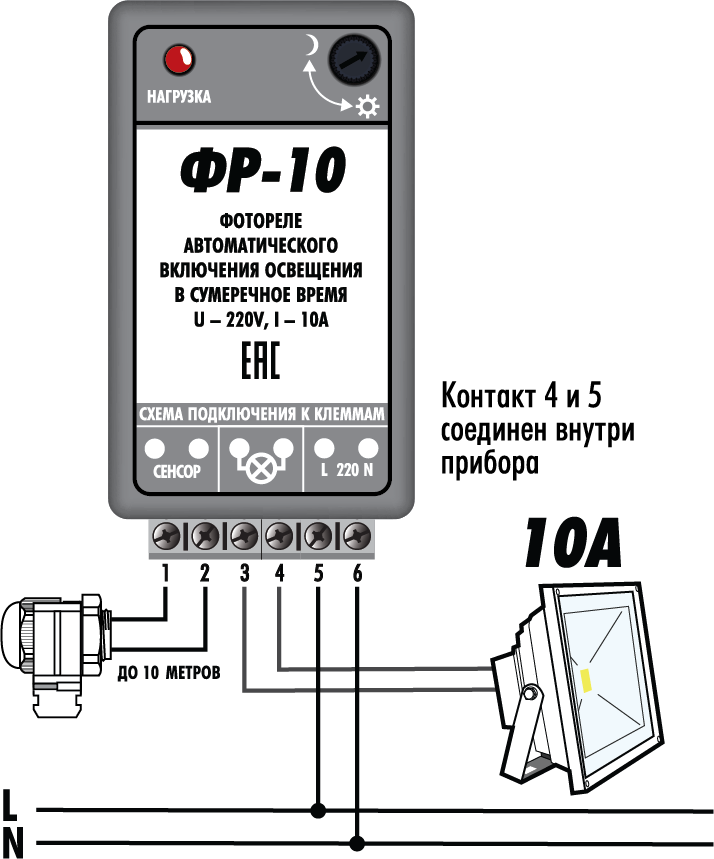

Схема включения ФР-10светочувствительный фотодатчик


Для более раннего включения - затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.

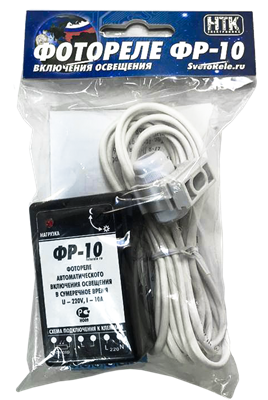

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле - 1 шт.
2. Гермосенсор - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

 Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
 Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
 При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 6 месяцев с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.


Характеристики
Основные атрибуты
Страна производитель Россия
Фотодатчик Выносной
Порог включения Регулируемый
Минимальный порог включения фотореле 15.0(люкс)
Максимальный порог включения фотореле 60.0(люкс)
Количество модулей 2
Материал корпуса Пластик
Длина провода с датчиком 0.02(м)
Сечение подключаемых проводов 2.5(кв.мм)
Количество замыкающих контактов 1(шт.)
Минимальная рабочая температура -25.0(град.)
Максимальная рабочая температура 30.0(град.)
Коммутационная износостойкость 100000(циклов)
Тип монтажа На DIN рейку
Степень защиты IP 30
Срок службы 5.0(лет)


Способ упаковки: европодвес по 50 шт. в коробке 200х200х300 вес 4 кг
