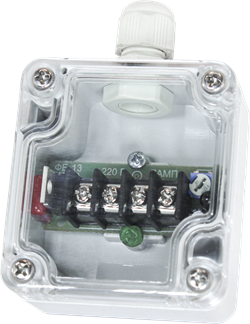

Светореле аналоговое ФБ-13 (бесконтактное 3А/IP65)
Описание
Купить Светореле аналоговое ФБ-13 (бесконтактное 3А/IP65)
Герметичное аналоговое реле для автоматического включения освещения светодиодного светильника с функцией АнтиСвет!
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по установленной освещенности и предназначено только для светодиодного освещения.
2. Прибор не создает электромагнитных помех за счет схемы ZERO CROSSING CIRCUIT.
3. Длительный срок службы за счет бесконтактного включения.
4. Индикатор нагрузки.
5. Простой способ установки прибора между источником и потребителем электроэнергии.
6. Прибор используется исключительно для наружной установки. Не боится светодиодного света!
Включение освещения при переходе фазы через ноль
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Напряжение сети - 150 - 265 В.
2. Номинальная частота - Гц 50.
3. Максимальная нагрузка светодиодного освещения - 100 Вт.
5. Мощность, потребляемая от сети - 0.15 Вт.
6. Диапазон срабатывания - 50/100 ЛК.
7. Габаритные размеры - 55х85х35 мм.
8. Степень защиты реле - IP 65.
9. Климатическое исполнение - УХЛ - 1.
10. Масса - 80 г.
11. Условия эксплуатации от - 40 до + 40 С.

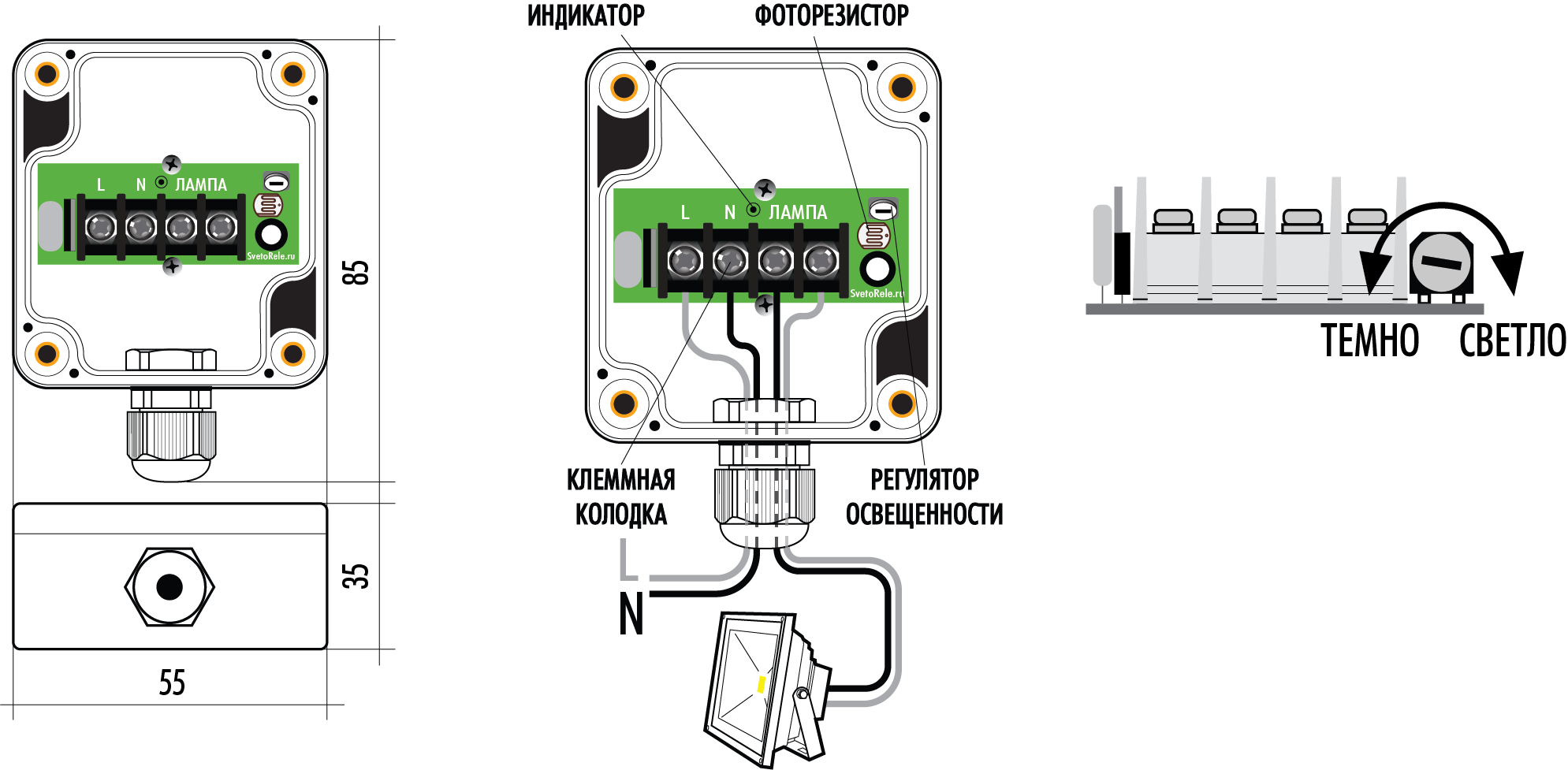

КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермоввод.
На плате прибора внутри корпуса расположены:
- клемма,
- индикатор нагрузки.
Освещение включается автоматически при освещенности 30-50 люкс, выключается при освещенности 100 люкс.
гистерезис фотореле
Т = не более 30 минут.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Разрезать провод идущий к светильнику от сети 220 вольт. Возможно установить прямо на светильнике в любом удобном месте.
- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость между разрезанными проводами.
- Диаметр провода должен быть не больше размера гермоввода.
- Зачистить провод и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
- Закрыть пластиковую крышку.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Гермоввод - 1 шт.
3. Крепежный винт крышки - 4 шт.
4. Паспорт - 1 шт.
5. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников светодиодного света, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 3 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием -изготовителем.
Характеристики
Основные атрибуты
Страна производитель Россия
Материал корпуса Пластик
Количество замыкающих контактов 1(шт.)
Коммутационная износостойкость 400000(циклов)
Тип монтажа Поверхностный
Степень защиты IP 65
Срок службы 7.0(лет)
.
Способ упаковки: картонная вес 10 шт - 1 кг
