Светореле цифровое ФБ-9 (контактное 30А/ IP54)

Сумеречное реле с компенсацией включаемого освещения. Реле рассчитано на непрерывный цикл работы. Версия 3.1.4.02.

Умный датчик освещенности

ПРЕИМУЩЕСТВО

Ночной режим.

Обратный гистерезис.

Компенсация включаемого освещения.

ОБЩИЕ СВЕДЕНИЯ

 1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по установленной освещенности.

 2. Область применения - управление любым напряжением от 5 до 380 вольт (сухой контакт на замыкание).

 3. Прибор коммутирует нагрузку электромагнитным реле.

 4. Защита от кратковременного изменения интенсивности освещения.

 5. Кнопка выбора порога срабатывания и ночного режима.

 6. Индикатор нагрузки и настройки.

 7. Функция "Ночной режим", экономия электроэнергии ночью.

 8. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).

Включение электромагнитного реле черрез ноль

- Алгоритм включения реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети - В 220.

 2. Номинальная частота - Гц 50.

 3. Максимальный коммутируемый ток - 30 А.

 4. Мощность, потребляемая от сети - 0,5 Вт.

 5. Порог срабатывания - "1" - заход солнца (100 люкс); "2" - сумерки; "3" - поздние сумерки; "4" - окончание сумерек (1 люкс), "5" - сканирование освещенности.

 6. Задержка выключения/включения - 10/5 сек.

 7. Обратный гистерезис - все режимы выключаются в начале рассвета.

 8. Габаритные размеры - 115х110х35 мм.

 9. Степень защиты реле - IP 54.

10. Климатическое исполнение - УХЛ - 1.

11. Масса прибора - 110 г., в упаковке - 125 г.

12. Условия эксплуатации:

- колебания электросети +- 15% от номинала;

- температура окружающей среды, от - 30 до + 30 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

   Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.

   На плате прибора внутри корпуса расположена кнопка управления порогом срабатывания и функцией «ночной режим», два светодиода «настройка», «нагрузка».

-  5 порогов срабатывания. Каждое нажатие на кнопку увеличивает порог на одну градацию, (1,2,3,4,5,1,2,3,4,5). Порог срабатывания индицируется с помощью мигающего светодиода «настройка». Самое быстрое мигание - светло "1", медленное - темно "4". "5" - светодиод горит - в нужный момент сумеречного времени удерживаем кнопку (режим любой) до тех пор пока не погаснет светодиод, освещенность сканирована и настроена! Кнопочный переключатель порогов срабатывания по сути аналогичен привычному поворотному регулятору, установленному на фотореле. Положение 1 кнопочного регулятора соответствует крайнему положению "День" на фотореле, а положение 4 соответствует крайнему положению "Ночь" (этот режим только для ценителей включения освещения когда уже темно, ниже 1 люкса).

- Удержание кнопки на 3-5 секунд, позволяет отключать освещение в ночной период с 1 до 5 часов утра, обеспечивая тем самым возможность дополнительной экономии электроэнергии «ночной режим», мигает светодиод «настройка» один раз, пауза, 5 раз быстро.

- Возврат в режим порога срабатывания - удержание кнопки на 3-5 секунды. Память энергонезависимая, сохранение всех настроек при отключении питания!

В нижней части картинки «Ночной режим включен», в верхней выключен.

С 15 ноября 2013 года - компенсация собственного света! Внимание! При проверке прибора до установки, закрывать сенсор непрозрачным материалом или темным колпачком от ручки. Закройте, обождите некоторое время, освещение включится, для отключения обязательно засветите сенсор ярким светом или фонариком! Если Вы установили прибор на улице и решили проверить его включение, закрыв датчик непрозрачным материалом, а на улице пасмурно, то освещение может не выключится когда Вы откроете датчик. Отключите, включите питание и он дождется выставленной Вами освещенности!

Компенсация включаемого освещения показана на базе прибора ФБ-5М!

ПОДКЛЮЧЕНИЕ ПРИБОРА

- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.

- Снять пластиковую крышку прибора.

- Прикрутить прибор на плоскость.

- Отрезное кольцо пыльника должно быть меньше диаметра провода. Лучше проколоть шилом.

- Зачистить провод и подключить согласно схемы в паспорте изделия.

- При подключении проводов сечением более 2,5 кв.мм использовать наконечники.

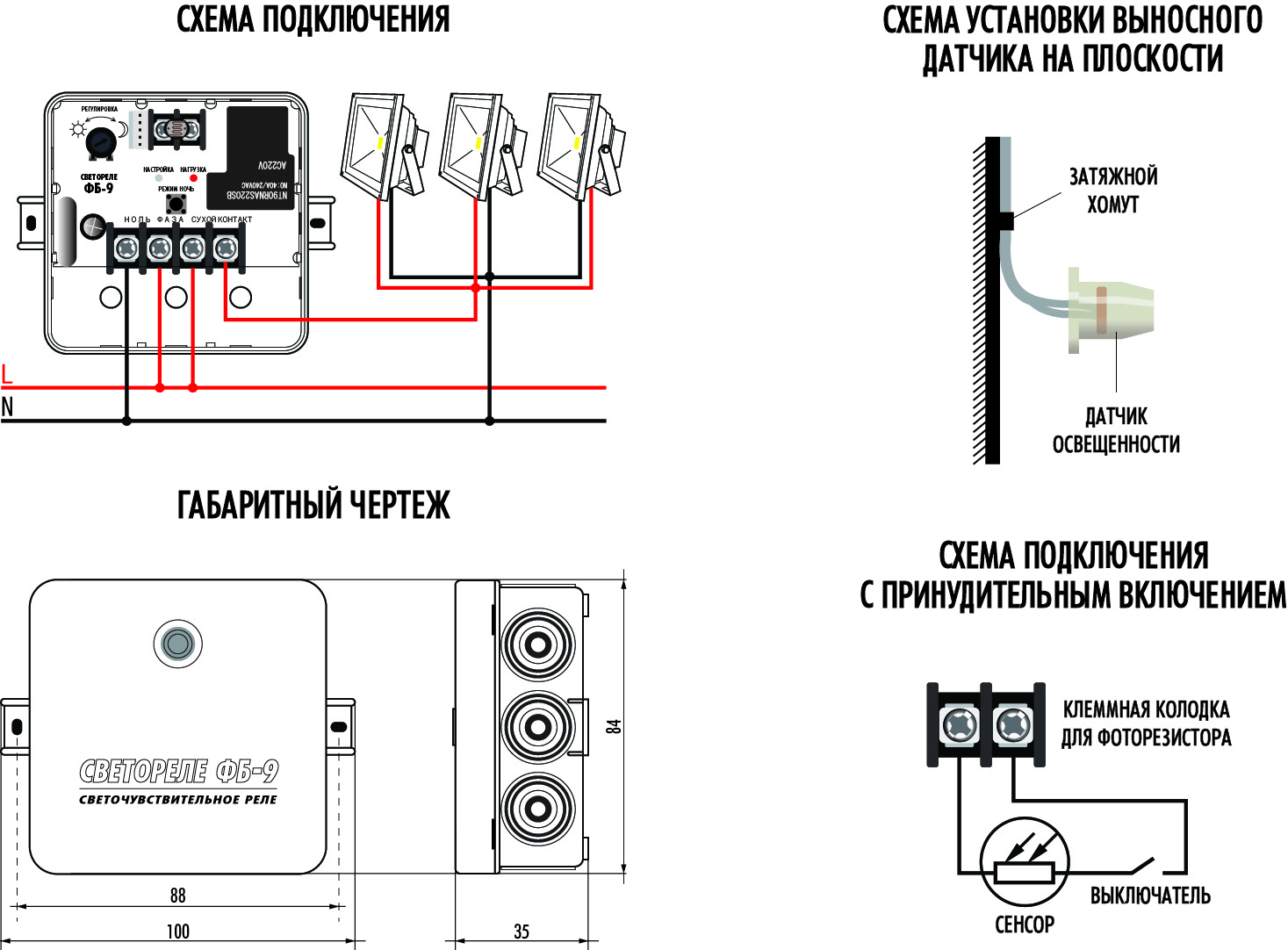

Подключение ФБ-9подключение и установка датчика фотореле

- Установить порог срабатывания.

- Закрыть пластиковую крышку.

- Не допускать прямого попадания управляемого освещения и прочих источников света.

- Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров.

КОМПЛЕКТ ПОСТАВКИ

1. Реле - 1 шт.

2. Паспорт - 1 шт.

3. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

    Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».

    Силовой щит  должен быть  оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.

    Кабели и провода должны быть  надежно заземлены и защищены от попадания воды.

    При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 30 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.

2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.

3. Настоящая гарантия не распространяется на изделия, получившие повреждения:

- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;

- При подключении нагрузки превышающей допустимую;

- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Характеристики

Основные атрибуты

Страна производитель Россия

Фотодатчик Встроенный

Порог включения Регулируемый

Минимальный порог включения фотореле 1.0(люкс)

Максимальный порог включения фотореле 100.0(люкс)

Материал корпуса Пластик

Сечение подключаемых проводов 2.5(кв.мм)

Количество переключающих контактов 1.0(шт.)

Минимальная рабочая температура -30.0(град.)

Максимальная рабочая температура 30.0(град.)

Коммутационная износостойкость 100000(циклов)

Тип монтажа Поверхностный

Степень защиты IP 54

Срок службы 5.0(лет)

Способ упаковки: картонная европодвес по 32 шт в гофро-коробке 300*240*253, вес - 4260 г.
