Фотореле цифровое ФР-15А (контактное 16А/IP40) Гермосенсор 2 метра, на дин-рейку

Реле рассчитано на непрерывный цикл работы (если включен ночной или цифровой режим). Внесены изменения, версия 22.06

 Умное фотореле

ОБЩИЕ СВЕДЕНИЯ

1. Фотореле предназначено для автоматического включения освещения в сумеречное время и отключения утром по установленной освещенности.

2. Полное отсутствие влияния на изменения интенсивности освещения (цифровой режим).

3. Регулировка освещенности потенциометром.

4. Кнопка выбора цифрового и ночного режимов.

5. Индикатор нагрузки и настройки.

6. Реле устанавливается на дин-рейку.

7. Полная защита от кратковременного изменения интенсивности освещения.

8. Фотореле поставляется в комплекте с гермосенсором и проводом 2 метра.

- Режим работы как аналоговое реле.

- Режим работы как цифровое реле.

- Обратный гистерезис (выключение на рассвете).

- Режим экономии ночью.

- Компенсация собственного света.

- Компенсация постороннего света.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  1. Номинальное напряжение сети ― 220 В.

  2. Номинальная частота ― 50 Гц.

  3. Коммутируемый ток не более ― 16 А, на размыкание не более ― 5 А.

  4. Диапазон срабатывания ― от захода солнца до окончания сумерек.

  5. Задержка выключения/включения - 30/15 сек.

  6. 6 ночных режимов экономии.

  7. Мощность, потребляемая от сети не более ― 0,4 Вт

  8. Максимальное сечение присоединяемых проводников ― 2,5 кв.мм.

  9. Габаритные размеры ― 17,5 х 66 х 90 мм.

10. Степень защиты реле ― IP 40, сенсора ― IP 68.

11. Климатическое исполнение ― УХЛ-3.

12. Масса ― 90 г.

13. Условия эксплуатации:

― Колебания электросети +/- 15% от номинала;

― Интервал рабочих температур от ― 40 до + 40 С. Для сенсора ― 55 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.

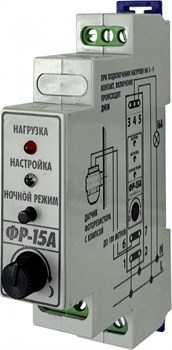

На лицевой панели расположен регулятор порога срабатывания, кнопка ночного режима и два светодиода.

Подключите питание – 220 вольт к клеммам 1 и 2, а лампу через фазу на клеммы 4 и 5 и на ноль, фотосенсор на клеммы 6 и 7. Порог освещенности срабатывания устанавливается с помощью ручки регулятора.

Положение "солнце" соответствует включению освещения в начале сумеречного времени. Положение "луна" соответствует включению прибора при окончании сумерек.

После включения устройства, пару секунд производится запуск, и по готовности мигнет светодиод настройка. Для точной настройки порога включения, во время сумерек, установите положение регулятора в положение "луна". Плавно, медленно вращайте ручку в положения "солнце". Как только светодиод «настройка» начнет мигать – чувствительность настроена. Через 15 секунд произойдет включение лампы, если датчик не засветить. Выключение произойдет через 30 секунд после повышения освещенности выше установленного порога.

Прибор может работать в «ночном» режиме. Если ночью нет необходимости в освещении, лампу можно на некоторое время отключать. Пример – вывеска магазина включается в вечерние сумерки. С 0 до 5 людей нет и для экономии энергии можно выключить свет. В этот период времени прибор выключает лампу. С 5 часов лампа включается и по утренним сумеркам устройство ее отключает.

Для включения «ночного» режима в «аналоговом» реле нужно нажать и держать кнопку в течение 1 секунды. Время отсчитывать нет необходимости – светодиод «настройка» мигает каждую секунду при нажатой кнопке.

Для определения выбранного режима, светодиод «настройка» информирует о времени включения и выключения лампы. Если выбрано «аналоговое» реле – первые 3 секунды «настройка» будет гореть. Для обозначения времени выключения нагрузки, «настройка» будет мигать в течении следующих 3 секунд. Не мигает – выключение с 0 часов. 1 мигание – с часу. 2 мигания – с 2 часов. Следующие 3 секунды - обозначение времени включения света. 5 миганий – с 5 часов. 4 мигания – с 4 часов. Стандартно – с 0 до 5.

Для отключения «ночного» режима нужно удерживать кнопку в течение 10 секунд – сброс в заводские настройки. На 5 и 10 секунде «настройка» мигнет 2 раза для облегчения отсчета. Светодиод «настройка» перестанет мигать.

Переключение на «умное» реле производится с помощью удержания кнопки в течении 5 секунд. Светодиод «настройка» будет мигать раз в секунду. Реле включит лампу по выставленному порогу и не выключится, пока не зафиксирует рассвет. Данное реле обладает обратным гистерезисом и компенсацией собственного и постороннего света. Датчик может быть засвечен как собственной лампой (если расположение лампы подобрано так, что ее свет попадает на датчик), так и посторонней (если вдруг включилась недалеко другая лампа и засвечивает датчик). Также, прибор включит свет, даже если освещенность не опускается ниже установленного порога (например, выпал снег и стало светлее).

Включение «ночного» режима производится нажатием кнопки и удержанием 5 секунд. Стандартно – с 0 до 5. Переключение – нажатие кнопки 1 секунду. «Настройка» будет мигать также как в «аналоговом» реле, за исключением включения светодиода на 3 секунды. Отключение данного режима – повторное удержание кнопки 5 секунд.

1й – с 0 до 5 часов, 2й – с 1 до 5, 3й – с 2 до 5, 4й – с 0 до 4, 5й – с 1 до 4, 6й – с 2 до 4.

Переключение прибора в заводские настройки производится нажатием кнопки в течении десяти секунд (светодиод дважды мигнет на пятой, десятой секунде).

Память энергонезависимая, сохранение всех настроек при отключении питания!

Сумеречный и ночной режим

В нижней части картинки ночной режим включен, в верхней выключен. Разница не более +/- 10 минут!

ПОДКЛЮЧЕНИЕ ПРИБОРА

- Установите реле на din ― рейку или на плоскость. Выбор требуемого варианта крепления реле происходит путем перестановки стопорной части во внутреннее отверстие корпуса. Наружные позволяют выдвинуть планку за габарит прибора и закрепить реле на плоскость, внутренние предназначены для крепления на дин-рейку. Перемещение пластиковой пружины в нужное отверстие производится путем поддевания стопорной части (лучше небольшой отверткой) и смещения крепежа в нужную сторону.

― Зачистить провода и подключить согласно схемы в паспорте изделия.

― Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом и закрепить на стене здания.

― Не допускать прямого попадания управляемого освещения и прочих источников света.

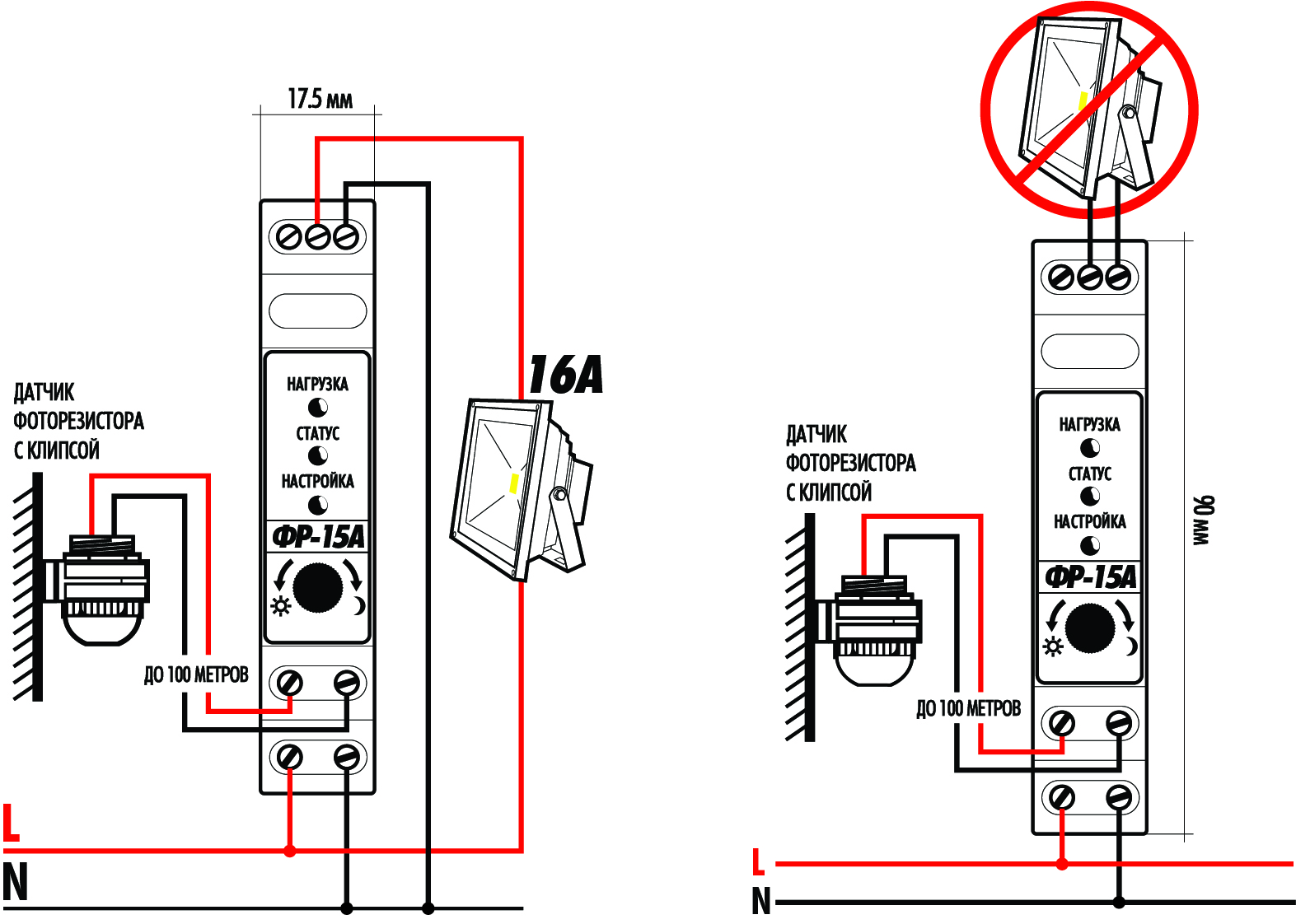

Схема принципиальная.

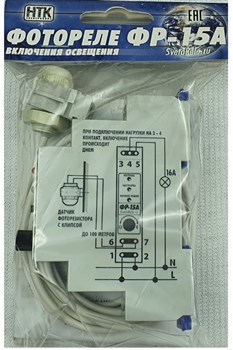

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле ― 1 шт.

2. Гермосенсор с проводом 2 метра (AS-CAB 002 2*0.22 кабель сигнальный) ― 1 шт.

3. Скоба для крепления сенсора ― 1 шт.

4. Паспорт ― 1 шт.

5. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».

  Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.

  При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 16 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания 24 месяца с момента приобретения.

2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.

3. Настоящая гарантия не распространяется на изделия, получившие повреждения:

― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;

― При подключении нагрузки превышающей допустимую;

― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Страна производитель Россия
