Светореле аналоговое ФБ-8 (контактное 35А/IP54)
Описание
Купить Светореле аналоговое ФБ-8 (контактное 35А/IP54)
Автомат день-ночь на 35 ампер.
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по настроенной освещенности.
2. Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
3. Прибор коммутирует нагрузку электромагнитным реле.
4. Защита от кратковременного изменения интенсивности освещения.
5. Плавная регулировка порога срабатывания и независимая от включенной нагрузки.
6. Индикатор нагрузки и настройки.
7. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Напряжение сети переменного тока - не более 240 вольт.
2. Номинальная частота - Гц 50.
3. Максимальный коммутируемый ток - 35 А.
4. Мощность, потребляемая от сети - 0,6 Вт.
5. Диапазон срабатывания - от захода солнца до окончания сумерек.
6. Задержка выключения/включения - 30/5 сек.
7. Механическая износостойкость, циклов в/о не менее 100 000 раз.
8. Габаритные размеры - 85х100х35 мм.
9. Степень защиты реле - IP 54.
10. Климатическое исполнение - УХЛ - 1.
11. Масса - 110 г.
12.Температура окружающей среды от - 30 до + 30 С.

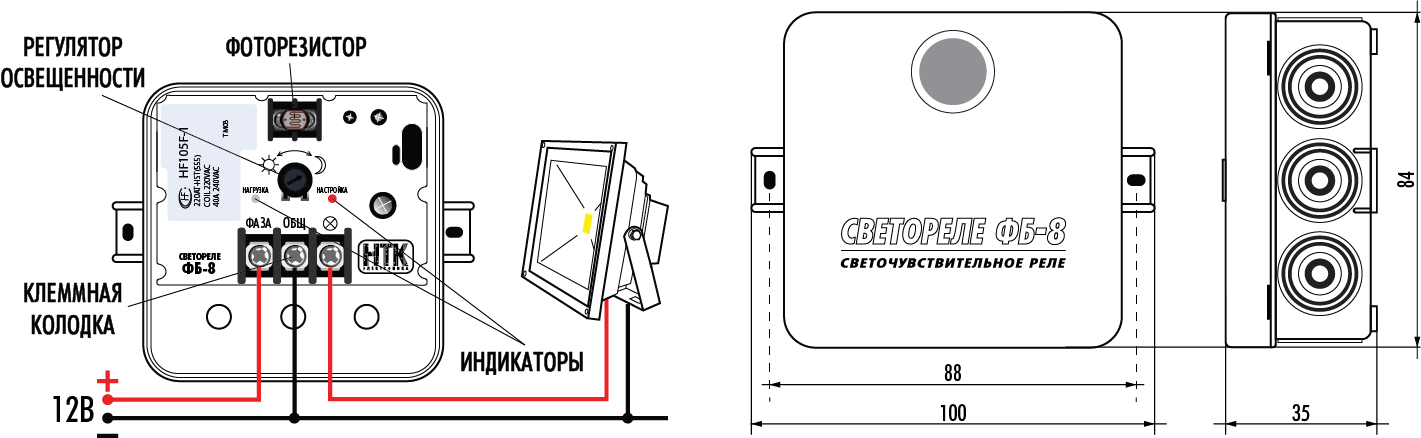

КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей.
На плате прибора внутри корпуса расположены:
- регулятор порога срабатывания,
- индикатор нагрузки,
- индикатор настройки.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «
» и вращайте в направлении «
» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «», освещение включится в более светлое время, в сторону «», в более темное.
Т = не более 15 минут.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость на высоте второго этажа.
- Отрезное кольцо пыльника должно быть меньше диаметра провода. Лучше проколоть шилом.
- Зачистить провод и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
- Установить порог срабатывания.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 35 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
