Светореле аналоговое ФБ-16 (контактное 16А/IP65)
Описание
Купить Светореле аналоговое ФБ-16 (контактное 16А/IP65)
Герметичное аналоговое реле для автоматического включения освещения!
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по настроенной освещенности.
2. Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
3. Прибор коммутирует нагрузку электромагнитным реле.
4. Защита от кратковременного изменения интенсивности освещения.
5. Плавная регулировка порога срабатывания и независимая от включенной нагрузки.
6. Индикатор нагрузки и настройки.
7. Прибор используется для наружной установки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети ― 220 В.
2. Номинальная частота ― 50 Гц.
3. Коммутируемый ток не более ― 16 А.
4. Диапазон срабатывания ― от захода солнца до окончания сумерек.
5. Задержка включения/выключения ― 5/30 сек.
6. Мощность, потребляемая от сети не более ― 0,4 Вт
7. Максимальное сечение присоединяемых проводников ― 2,5 кв.мм.
8. Габаритные размеры - 55х85х35 мм.
9. Степень защиты реле - IP 65.
10. Климатическое исполнение - УХЛ - 1.
11. Масса - 80 г.
12. Условия эксплуатации:
― Колебания электросети +/- 15% от номинала;
― Интервал рабочих температур от ― 40 до + 40 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей.

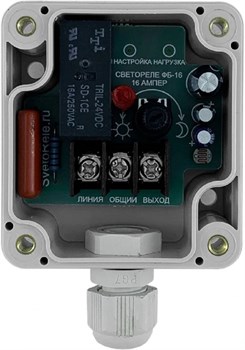

На плате прибора внутри корпуса расположены:
- регулятор порога срабатывания,
- индикатор нагрузки,
- индикатор настройки.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «Фотореле для уличного освещения» и вращайте в направлении «светореле» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «фотореле фключения», освещение включится в более светлое время, в сторону «автомат света», в более темное.
Установка светочувствительного реле
Т = не более 15 минут.

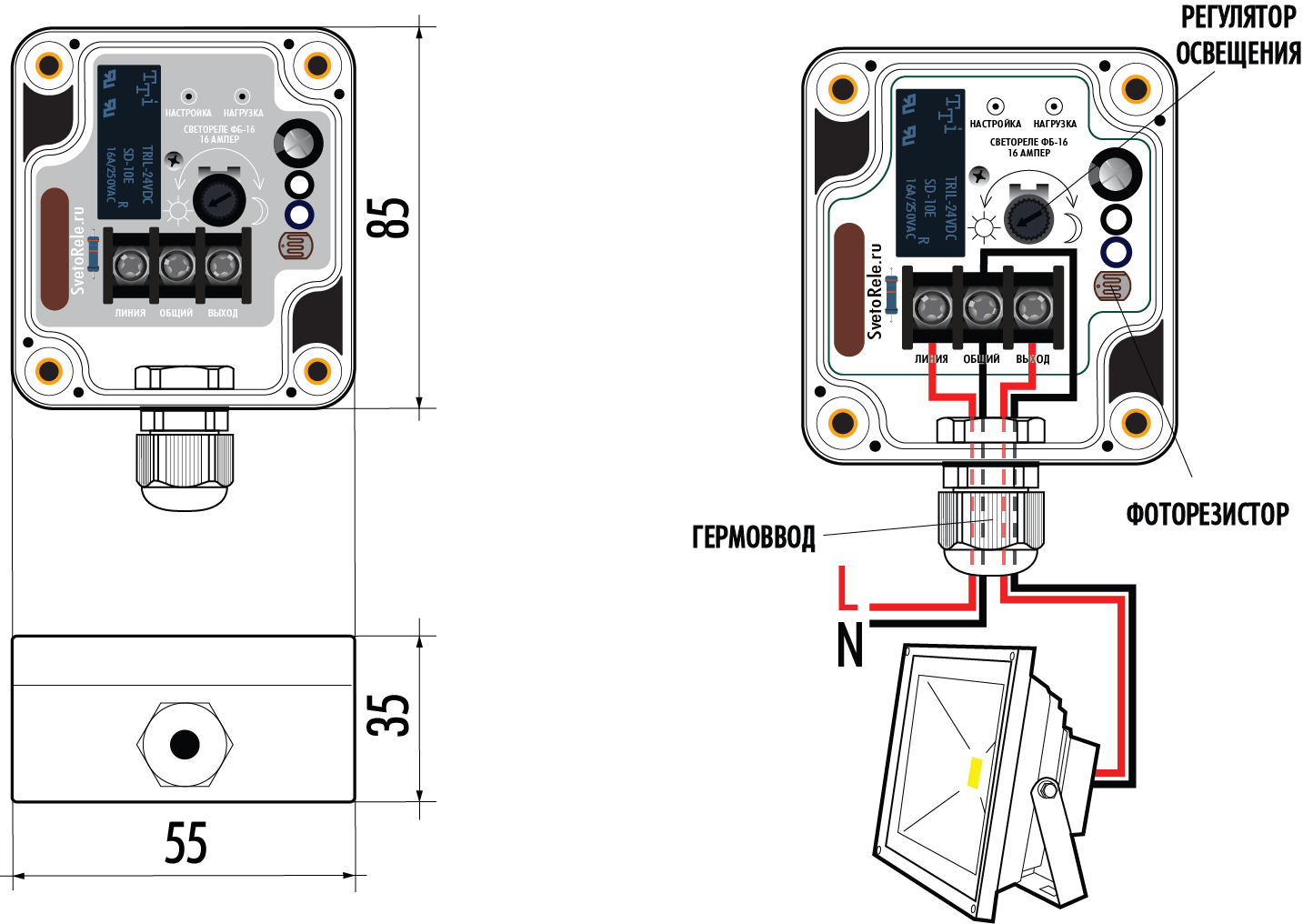

ПОДКЛЮЧЕНИЕ ПРИБОРА
- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
- Снять пластиковую крышку прибора. Установить уплотнитель крышки.
- Прикрутить прибор на плоскость между разрезанными проводами.
- Диаметр провода должен быть не больше размера гермоввода.
- Зачистить провод и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Уплотнитель - 1 шт.
3. Крепежный винт крышки - 4 шт.
4. Паспорт - 1 шт.
5. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников светодиодного света, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 16 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием -изготовителем.
Характеристики
Основные атрибуты
Производитель НТК Электроника
Страна производитель Россия
Материал корпуса Пластик
Количество замыкающих контактов 1 (шт.)
Коммутационная износостойкость 400000 (циклов)
Тип монтажа Поверхностный
Степень защиты IP 65
Срок службы 7.0 (лет)
Способ упаковки: картонная вес 10 шт - 1 кг
