Фотореле аналоговое ФР-8А (контактное 8А/IP40) Гермосенсор 2 м, на дин-рейку
Описание
Купить Фотореле аналоговое ФР-8А (контактное 8А/IP40) Гермосенсор 2 м, на дин-рейку
Сумеречное реле для экономии электроэнергии в дневное время.
ОБЩИЕ СВЕДЕНИЯ
1. Фотореле предназначено для автоматического включения и выключения освещения в сумеречное время, а также может служить элементом управления различными устройствами.
2. Область применения; управление любым напряжением от 5 до 380 вольт (сухой контакт).
3. Прибор коммутирует нагрузку электромагнитным реле.
4. Реле устанавливается на din - рейку.
5. Регулятор порога срабатывания.
6. Индикатор нагрузки.
7. Гермосенсор.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - 220 В.
2. Номинальная частота - 50 Гц.
3. Коммутируемый ток не более - 8 А (DС - 10 А).
4. Диапазон срабатывания - от захода солнца до окончания сумерек.
5. Мощность, потребляемая от сети не более - 0,4 Вт.
6. Максимальное сечение присоединяемых проводников - 2,5 кв.мм.
7. Габаритные размеры - 17,5 х 66 х 90 мм.
8. Степень защиты реле - IP 40, сенсора - IP 68.
9. Климатическое исполнение - УХЛ-3.
10. Масса - 55 г.
11. Условия эксплуатации:
- Колебания электросети +/- 15% от номинала;
- Интервал рабочих температур от - 40 до + 40 С. Для сенсора - 55 С.
Гистерезис для фотореле
Т - не более 5 минут.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
На лицевой панели расположен регулятор порога срабатывания и светодиод.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «детектор освещения» и плавно вращайте в направлении «Светочувствительный автомат» до включения светодиода. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «Светочувствительный автомат», освещение включится в более светлое время, в сторону «Световой автомат», в более темное.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Установите реле на din - рейку или на плоскость. Выбор требуемого варианта крепления реле происходит путем перестановки стопорной части во внутреннее отверстие корпуса. Наружные позволяют выдвинуть планку за габарит прибора и закрепить реле на плоскость, внутренние предназначены для крепления на дин-рейку. Перемещение пластиковой пружины в нужное отверстие производится путем поддевания стопорной части (лучше небольшой отверткой) и смещения крепежа в нужную сторону.
- Зачистить провода и подключить согласно схемы в паспорте изделия.
- Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом и установить на высоте 3,5 метров.
- Не допускать прямого попадания управляемого освещения и прочих источников света.

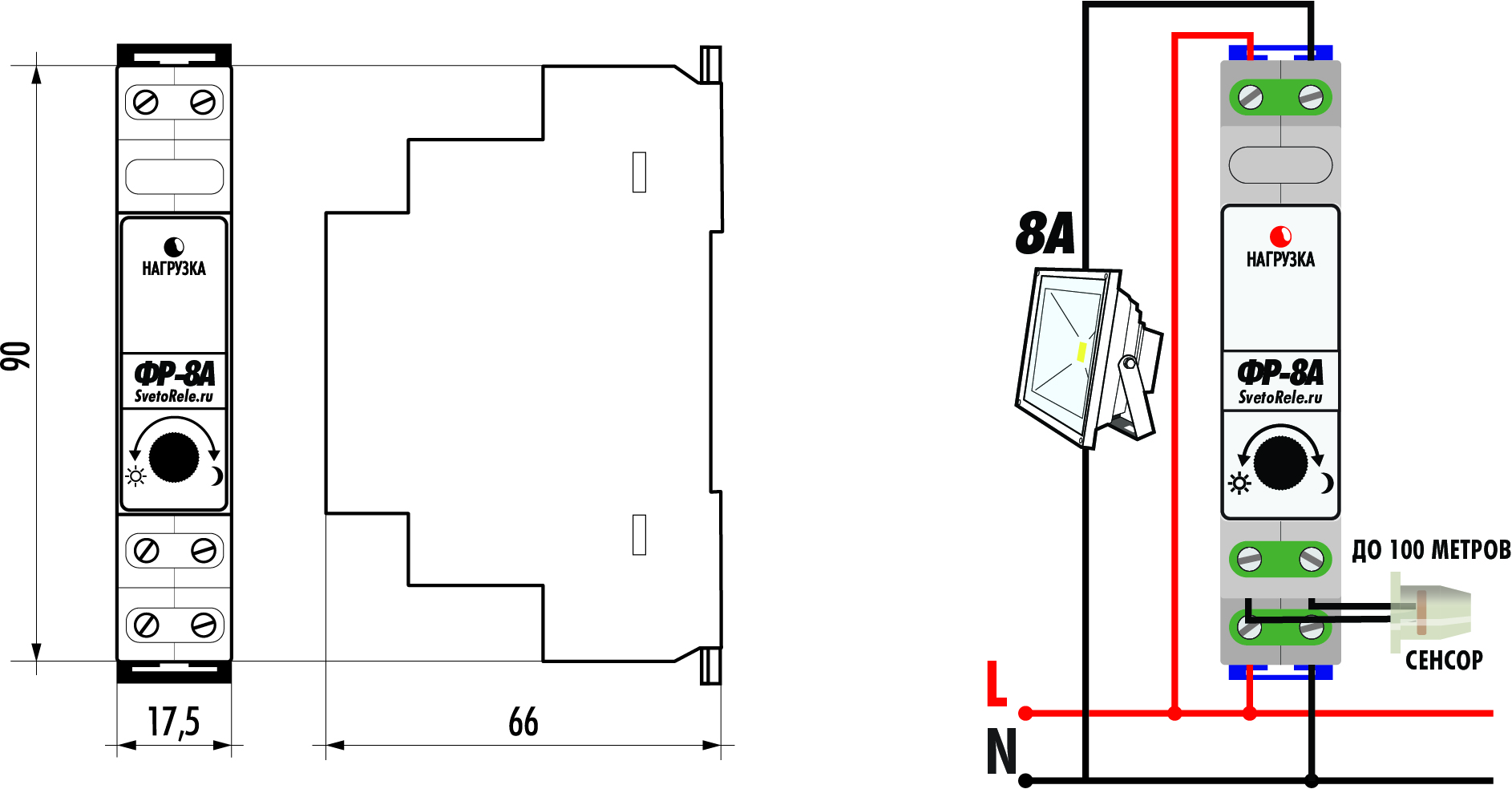

Подключение фотореле ФР-8Асветочувствительные элемент
|
|
Установка фотодатчика
Через контактор фотореле
- Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения - затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.
КОМПЛЕКТ ПОСТАВКИ
1. Фотореле - 1 шт.
2. Гермосенсор с проводом 2 метра (AS-CAB 002 2*0.22 кабель сигнальный) - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 8 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Характеристики
Основные атрибуты
Страна производитель Россия
Фотодатчик Выносной
Порог включения Регулируемый
Минимальный порог включения фотореле 1.0(люкс)
Максимальный порог включения фотореле 300.0(люкс)
Количество модулей 1
Материал корпуса Пластик
Длина провода с датчиком 2.0(м)
Сечение подключаемых проводов 2.5(кв.мм)
Количество переключающих контактов 1.0(шт.)
Количество замыкающих контактов 1(шт.)
Минимальная рабочая температура -40.0(град.)
Максимальная рабочая температура 40.0(град.)
Коммутационная износостойкость 100000(циклов)
Тип монтажа На DIN рейку
Степень защиты IP 40
Срок службы 7.0(лет)
Способ упаковки: европодвес по 50 шт. в коробке 200х200х300
