Фотореле аналоговое ФР-24 (12/24 В/10А/IP40) Гермосенсор 2 метра, на дин-рейку
Описание
Купить Фотореле аналоговое ФР-24 (12/24 В/10А/IP40) Гермосенсор 2 метра, на дин-рейку
Для включения ходовых огней, заградительных огней, низковольтных светодиодных изделий, охранных систем.
ОБЩИЕ СВЕДЕНИЯ
1. Фотореле предназначено для автоматического управления уличным освещением в зависимости от уровня освещённости, а также может служить элементом управления различными устройствами.
2. Прибор коммутирует нагрузку транзистором.
3. Плавная регулировка освещенности и независимая от включенной нагрузки.
4. Индикатор нагрузки и настройки.
5. Защита от кратковременного изменения интенсивности освещения.
6. Работает при подсевшем аккумуляторе, напряжение на входе равно напряжению на выходе!
7. Гермосенсор с проводом 2 метра (крепление на плоскость или из уличного щитка).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочее напряжение: DC 6 - 12 - 24 - 48 V.
2. Коммутируемый ток не более - 10 А.
3. Диапазон срабатывания - от захода солнца до окончания сумерек.
4. Задержка включения/выключения - 5/30 сек.
5. Максимальное сечение присоединяемых проводников - 2,5 кв.мм.
6. Габаритные размеры - 17,5 х 66 х 90 мм.
7. Степень защиты реле - IP 40, сенсора - IP 68.
8. Климатическое исполнение - УХЛ-3.
9. Масса - 90 г.
10. Условия эксплуатации:
- Колебания электросети +/- 15% от номинала;
- Интервал рабочих температур от - 40 до + 40 С. Для сенсора - 55 С.
Включение освещения с фотореле ФР-16А
Т - не более 5 минут.
КОНСТРУКЦИЯ И НАСТРОЙКИ

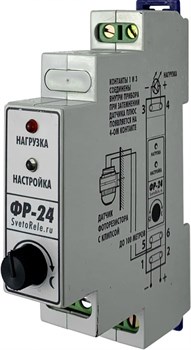

Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.

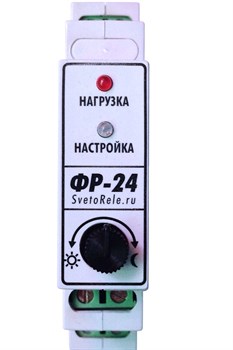

На лицевой панели расположен регулятор порога срабатывания и два светодиода.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «» и вращайте плавно в направлении «светореле» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «фотореле фключения», освещение включится в более светлое время, в сторону «автомат света», в более темное.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Установите реле на din - рейку или на плоскость. Выбор требуемого варианта крепления реле происходит путем перестановки стопорной части во внутреннее отверстие корпуса. Наружные позволяют выдвинуть планку за габарит прибора и закрепить реле на плоскость, внутренние предназначены для крепления на дин-рейку. Перемещение пластиковой пружины в нужное отверстие производится путем поддевания стопорной части (лучше небольшой отверткой) и смещения крепежа в нужную сторону.

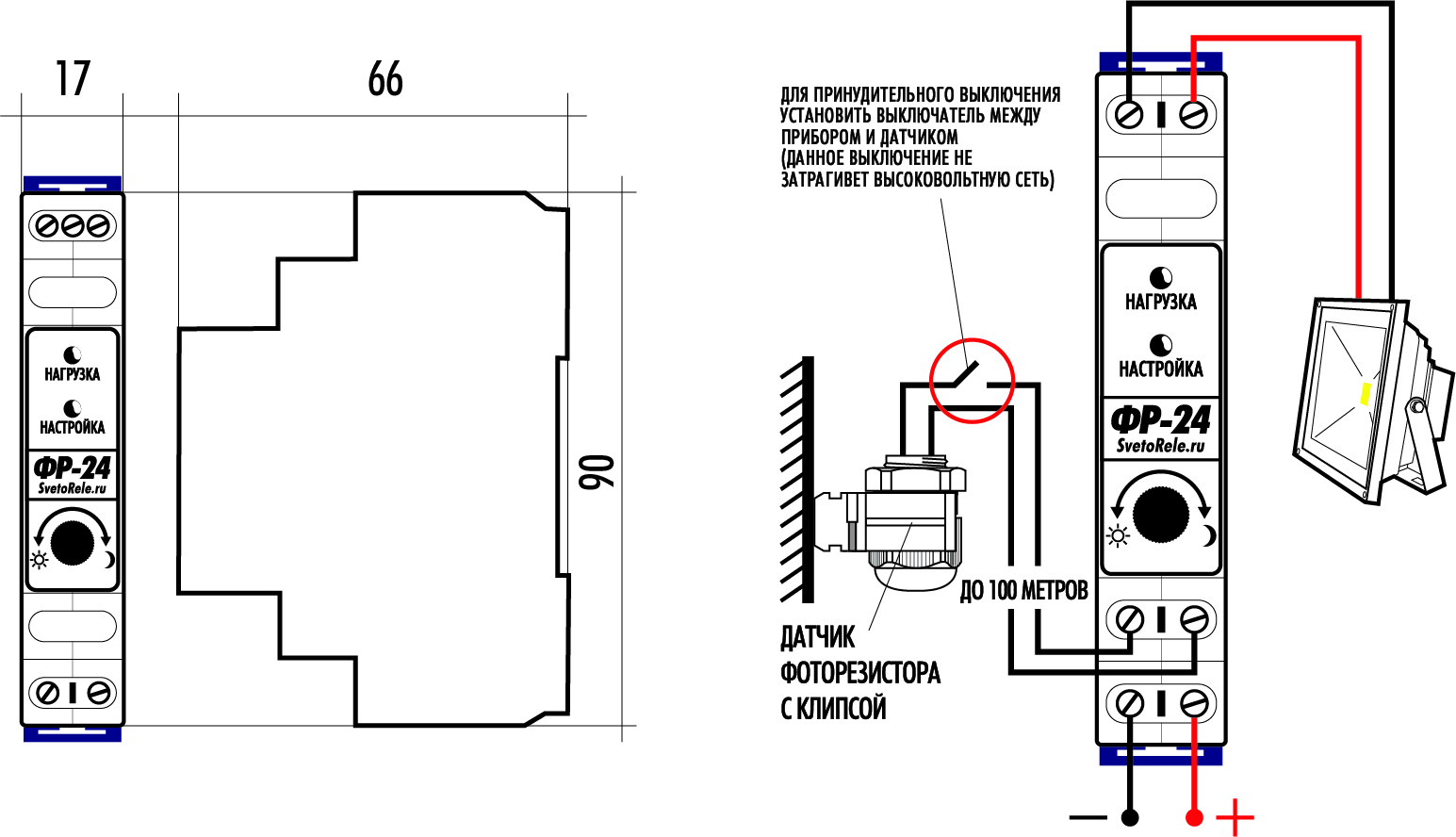

- Зачистить провода и подключить согласно схемы в паспорте изделия.
- Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом и закрепить на стене здания.
- Не допускать прямого попадания управляемого освещения и прочих источников света.
 |
 |
 |

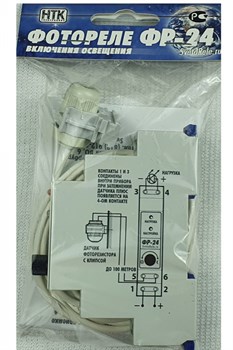

КОМПЛЕКТ ПОСТАВКИ
1. Фотореле - 1 шт.
2. Гермосенсор с проводом 2 метра (AS-CAB 002 2*0.22 кабель сигнальный) - 1 шт.
3. Скоба для крепления сенсора - 1 шт.
4. Паспорт - 1 шт.
5. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 16 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Страна производитель Россия
Фотодатчик Выносной
Порог включения Регулируемый
Минимальный порог включения фотореле 1.0(люкс)
Максимальный порог включения фотореле 300.0(люкс)
Количество модулей 1
Материал корпуса Пластик
Длина провода с датчиком 2.0(м)
Сечение подключаемых проводов 2.5(кв.мм)
Количество переключающих контактов 1.0(шт.)
Количество замыкающих контактов 1(шт.)
Минимальная рабочая температура -40.0(град.)
Максимальная рабочая температура 40.0(град.)
Коммутационная износостойкость 4000000(циклов)
Вес 0.08(кг)
Тип монтажа На DIN рейку
Степень защиты IP 40
Срок службы 8.0(лет)
Способ упаковки: европодвес по 40 шт. в коробке 200х200х300, вес - 3765 г.
