Промежуточное реле ПР-16А (16А/IP40)

Описание

Купить Промежуточное реле ПР-16А (16А/IP40)


ОБЩИЕ СВЕДЕНИЯ

Реле применяется для увеличeния нагрузочной способности (малогабаритный контактор, усилитель мощности), использования в качестве промежуточных, а также для управления в цепи постоянного тока (гальваническая развязка).  Реле выполнено в модульном корпусе и может устанавливаться на DIN –рейку 35 мм или на плоскость винтами или шурупами (с выдвинутыми замками крепления).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети - В 220.
 2. Номинальная частота - Гц 50.
 3. Максимальный коммутируемый ток - 16 А.
 4. Мощность, потребляемая от сети - 0,2 Вт.
 5. Габаритные размеры - 17,5 х 66 х 90 мм.
 6. Степень защиты реле - IP 40.
 7. Климатическое исполнение - УХЛ - 4.
 8. Масса прибора 100 г.
 9. Условия эксплуатации:
- колебания электросети +- 15% от номинала;
- температура окружающей среды от - 50 до + 50 С.

   ПОДКЛЮЧЕНИЕ ПРИБОРА

  Подключите к клеммам 1 и 2 сеть 220 вольт через кнопку или выключатель, нагрузку через клеммы 3 и 4 (сухой контакт) на фазу и ноль. 100.000 включений!

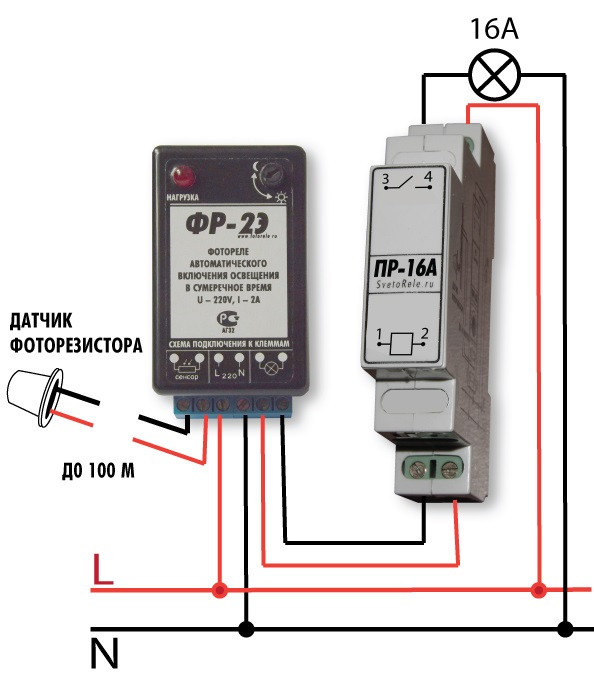

Пример, как увеличить нагрузку на реле, на выходе ФР-2Э всего 3 ампера, управляет ПР-16А и коммутирует до 16 ампер!

КОМПЛЕКТ ПОСТАВКИ

1. Блок - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

   Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
   Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
   При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 16 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Характеристики
Основные атрибуты

Страна производитель Россия
Количество замыкающих контактов 1(шт.)
Материал корпуса Пластик
Коммутационная износостойкость 100000(циклов)
Тип монтажа На DIN рейку
Степень защиты IP 40
Масса 100.0(г)
Срок службы 5.0(лет)
