Светореле цифровое ФБ-1М (бесконтактное 10А/IP56)
Описание
Купить Светореле цифровое ФБ-1М (бесконтактное 10А/IP56)
Предназначено для автоматического включения и отключения только ламп накаливания или галогенных ламп (активной нагрузки) в сумеречное время.
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения и отключения ламп накаливания или галогенных ламп (активной нагрузки) в сумеречное время.
2. Бесконтактное включение нагрузки.
3. Разогрев ламп накаливания начинается после захода солнца. В течении сумеречного времени, при изменении освещенности напряжение на выходе прибора увеличивается и в окончании сумерек составляет 210 вольт. С наступлением рассвета напряжение на выходе падает, прибор входит в режим ожидания сумеречного времени. Продлевается срок службы осветительных установок за счет исключения их холодного старта с большим потребляемым током.
4. Нулевой гистерезис.
5. Индикатор нагрузки.
6. Переменный резистор номиналом 1 мОм установленный вместо сенсора выполняет диммирование лампы накаливания или светодиодной, либо регулировку мощности нагревательных элементов.
7. Простой способ установки прибора между источником и потребителем электроэнергии.
8. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Напряжение сети - от 30 до 265 В.
2. Номинальная частота - 50 Гц.
3. Максимальная мощность активной нагрузки - 2000 Вт.
4. Предохранитель - 10 А.
5. Диапазон срабатывания - от захода солнца до окончания сумерек.
6. Мощность потребляемая от сети - не более 5 Вт.
7. Габаритные размеры - 115х157х60 мм.
8. Степень защиты реле - IP 56.
9. Климатическое исполнение - УХЛ - 1.
10. Масса - 220 г., в упаковке - 240 г.
11. Условия эксплуатации при температуре окружающей среды от - 30 до + 30 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.
Не требует регулировки освещенности (автоматическая).
На плате прибора внутри корпуса установлен индикатор нагрузки.

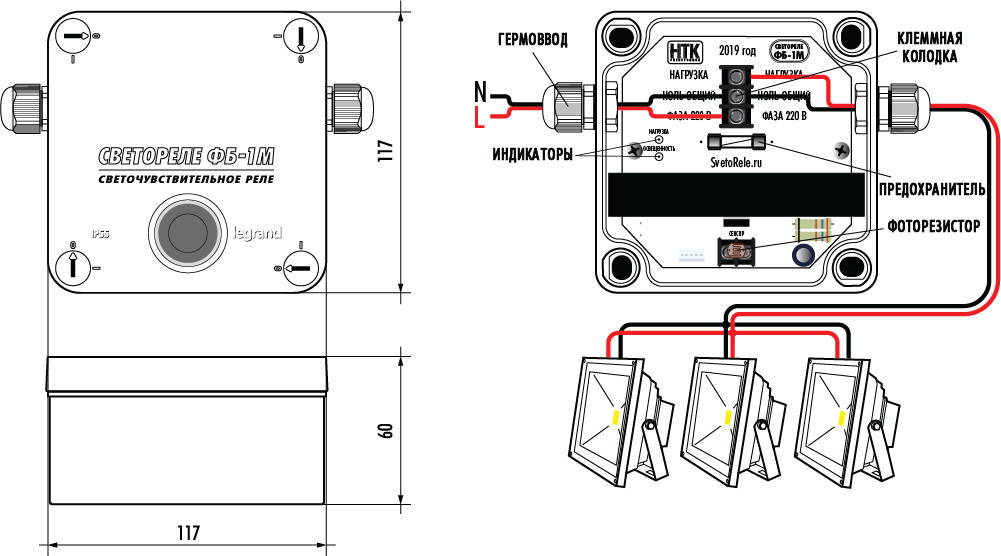

ПОДКЛЮЧЕНИЯ ПРИБОРА
- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость между разрезанными проводами.
- Диаметр провода должен быть не больше размера гермоввода.
- Зачистить провод и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 кв.мм использовать наконечники.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.
- Для включения освещения в более раннее время повернуть сенсор внутрь прибора.
- Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 м.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Гермоввод - 2 шт.
3. Предохранитель - 1 шт.
4. Паспорт - 1 шт.
5. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды. При подключение ламп - мощность не должна превышать 2000 Вт.
Категорически не допускается установка перемычки вместо предохранителя.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
