Светореле цифровое ФБ-5М (контактное 25А/IP56)
Реле рассчитано на непрерывный цикл работы (если включен ночной или цифровой режим). Внесены изменения, версия 30.03
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматческого включения освещения в сумеречное время и отключения утром по установленной освещенности.
2. Полное отсутствие влияния на изменения интенсивности освещения (цифровой режим).
3. Регулировка освещенности потенциометром.
4. Кнопка выбора цифрового и ночного режимов.
5. Индикатор нагрузки и настройки.
6. Съемный фотосенсор.
7. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).
― Режим работы как аналоговое реле.
― Режим работы как цифровое реле.
― Обратный гистерезис (выключение на рассвете).
― Режим экономии ночью.
― Компенсация собственного света.
― Компенсация постороннего света.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети ― В 220.
2. Номинальная частота ― Гц 50.
3. Максимальный коммутируемый ток ― 30 А (6600 Вт).
4. Мощность, потребляемая от сети ― 0,5 Вт.
5. Порог срабатывания ― от захода солнца до окончания сумерек.
6. Задержка выключения/включения ― 30/15 сек.
7. 6 ночных режимов экономии.

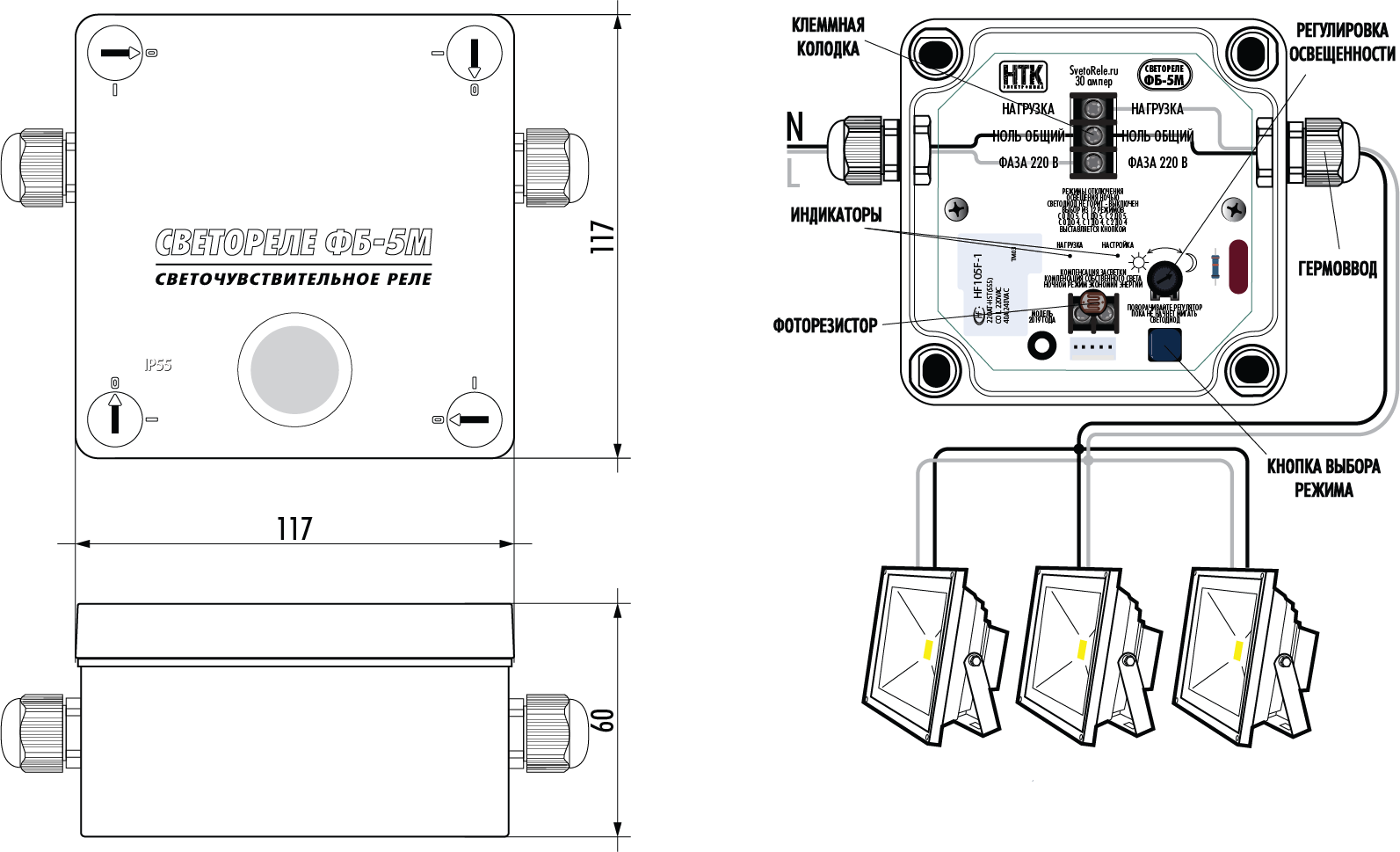

8. Габаритные размеры ― 115 х 157 х 60 мм.
9. Степень защиты реле ― IP 56.
10. Климатическое исполнение ― УХЛ - 1.
11. Масса прибора ― 0.23 кг., в упаковке ― 0.25 г.
12. Условия эксплуатации:
― колебания электросети +- 15% от номинала,
― температура окружающей среды от -30 до + 30 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.

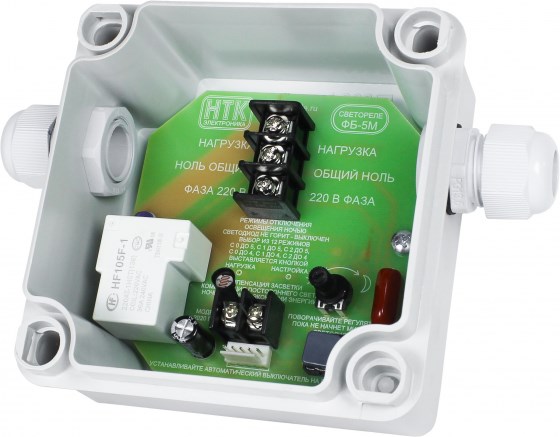

На плате прибора внутри корпуса расположены регулятор освещенности и кнопка выбора ночного и цифрового режимов, два светодиода «настройка», «нагрузка».
Подключите питание – 220 вольт к клеммам 2 и 3, а лампу на клеммы 1 и 2. Порог освещенности срабатывания устанавливается с помощью ручки регулятора.
Положение "солнце" соответствует включению освещения в начале сумеречного времени. Положение "луна" соответствует включению прибора при окончании сумерек.
После включения устройства, пару секунд производится запуск, и по готовности мигнет светодиод настройка. Для точной настройки порога включения, во время сумерек, установите положение регулятора в положение "луна". Плавно, медленно вращайте ручку в положения "солнце". Как только светодиод «настройка» начнет мигать – чувствительность настроена. Через 15 секунд произойдет включение лампы, если датчик не засветить. Выключение произойдет через 30 секунд после повышения освещенности выше установленного порога.
Прибор может работать в «ночном» режиме. Если ночью нет необходимости в освещении, лампу можно на некоторое время отключать. Пример – вывеска магазина включается в вечерние сумерки. С 0 до 5 людей нет и для экономии энергии можно выключить свет. В этот период времени прибор выключает лампу. С 5 часов лампа включается и по утренним сумеркам устройство ее отключает.
Для включения «ночного» режима в «аналоговом» реле нужно нажать и держать кнопку в течение 1 секунды. Время отсчитывать нет необходимости – светодиод «настройка» мигает каждую секунду при нажатой кнопке.
Для определения выбранного режима, светодиод «настройка» информирует о времени включения и выключения лампы. Если выбрано «аналоговое» реле – первые 3 секунды «настройка» будет гореть. Для обозначения времени выключения нагрузки, «настройка» будет мигать в течении следующих 3 секунд. Не мигает – выключение с 0 часов. 1 мигание – с часу. 2 мигания – с 2 часов. Следующие 3 секунды - обозначение времени включения света. 5 миганий – с 5 часов. 4 мигания – с 4 часов. Стандартно – с 0 до 5.
Для отключения «ночного» режима нужно удерживать кнопку в течение 10 секунд – сброс в заводские настройки. На 5 и 10 секунде «настройка» мигнет 2 раза для облегчения отсчета. Светодиод «настройка» перестанет мигать.
Переключение на «умное» реле производится с помощью удержания кнопки в течении 5 секунд. Светодиод «настройка» будет мигать раз в секунду. Реле включит лампу по выставленному порогу и не выключится, пока не зафиксирует рассвет. Данное реле обладает обратным гистерезисом и компенсацией собственного и постороннего света. Датчик может быть засвечен как собственной лампой (если расположение лампы подобрано так, что ее свет попадает на датчик), так и посторонней (если вдруг включилась недалеко другая лампа и засвечивает датчик). Также, прибор включит свет, даже если освещенность не опускается ниже установленного порога (например, выпал снег и стало светлее).
Включение «ночного» режима производится нажатием кнопки и удержанием 5 секунд. Стандартно – с 0 до 5. Переключение – нажатие кнопки 1 секунду. «Настройка» будет мигать также как в «аналоговом» реле, за исключением включения светодиода на 3 секунды. Отключение данного режима – повторное удержание кнопки 5 секунд.
1й – с 0 до 5 часов,
2й – с 1 до 5,
3й – с 2 до 5,
4й – с 0 до 4,
5й – с 1 до 4,
6й – с 2 до 4.
добавлено с 1 ноября 2016 года:
7й – с 0 до 6,
8й – с 0 до 7,
9й – с 1 до 6,
10й – с 1 до 7,
11й – с 2 до 6,
12й – с 2 до 7.
Переключение прибора в заводские настройки производится нажатием кнопки в течении десяти секунд (светодиод дважды мигнет на пятой, десятой секунде).
Память энергонезависимая, сохранение всех настроек при отключении питания!
ПОДКЛЮЧЕНИЕ ПРИБОРА
― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость.
― Диаметр подключаемых проводов должен быть не больше размера гермоввода.
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 мм использовать наконечники.
― Установить порог срабатывания.
― Если необходимо - установить «ночной режим», осуществляется только на второй цикл включения.
― Закрыть пластиковую крышку.
― Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров.
― Проверку прибора производить только в аналоговом режиме!
КОМПЛЕКТ ПОСТАВКИ
1. Реле ― 1 шт.
2. Гермоввод ― 2 шт.
3. Паспорт ― 1 шт.
4. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 30 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом,
― При подключении нагрузки превышающей допустимую,
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
