Светильник ССАВ-08 (Е27_20 Вт/IP20) фотоакустический овал 2019
Описание
Светильник ССАВ-08 (Е27_20 Вт/IP20) фотоакустический овал 2019
Предназначен для экономии электроэнергии в затемненных помещениях при установке в патрон лампы светодиодной (подъездах, лестницах, тамбурах, коридорах).
ОБЩИЕ СВЕДЕНИЯ
Светильник энергосберегающий имеет встроенный датчик света и микрофон. Днем, при высоком уровне освещенности, микрофон отключен. При наступлении сумерек происходит активация микрофона. При возникновении шума в радиусе до 5 м. от светильника, громкие шаги, звук замка, двери, голос и другие резкие звуки - свет автоматически включается примерно на 55 секунд. Устанавливается прямо в светильник. Светильник может служить простейшей сигнализацией в Вашем загородном доме.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети – 220 В.
2. Номинальная частота – 50 Гц.
3. Мощность светодиодной лампы - 20 Вт.
4. Мощность энергосберегающей (КЛЛ) - 18 Вт.
5. Мощность, потребляемая от сети - 0,15 Вт.
6. Порог срабатывания при освещенности - 5-10 Люкс.
7. Акустический порог срабатывания - 55 дБ.
7. Длительность освещения — 55±2 секунд.
9. Радиус действия микрофона - не менее 5 м.
10. Диаметр подключаемых проводов – 2.5 мм².
11. Габаритные размеры – 125 х 205 х 84 мм.
12. Степень защиты – IP 20.
13. Климатическое исполнение – УХЛ-4.
14. Масса – 320 г., в упаковке – 390 г.
15. Условия эксплуатации:
– колебания электросети ±15% от номинала;
– темп. окружающей среды, от –40 до +40ºС.
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ
Светильник ССАВ выпускается со встроенной платой акустического выключателя, закрепленной в специальной нише пластмассового корпуса цоколя светильника настенного, либо потолочного крепления. Разобрать светильник, открутить пластиковую крышку с обратной стороны светильника, достать плату и подсоединить провод к клемме с надписью “СЕТЬ”.
Для проверки светильника, погасите в помещении свет, хлопните в ладоши. Плата регулятора освещения, установленная в светильнике, является полностью работоспособной и прошла проверку на производстве.
КОМПЛЕКТ ПОСТАВКИ
1. Светильник ― 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания ― 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные
Другой тип лампы Светодиодная
Страна производитель Россия
Спецификация
ПАСПОРТ ССАВ-08.pdf
Информация для заказа
Способ упаковки: Картонная по 10 шт, вес - 3600 гр. размер - 210х220х470 мм
ОБЩИЕ СВЕДЕНИЯ
Светильник энергосберегающий имеет встроенный датчик света и микрофон. Днем, при высоком уровне освещенности, микрофон отключен. При наступлении сумерек происходит активация микрофона. При возникновении шума в радиусе до 5 м. от светильника, громкие шаги, звук замка, двери, голос и другие резкие звуки - свет автоматически включается примерно на 55 секунд. Устанавливается прямо в светильник. Светильник может служить простейшей сигнализацией в Вашем загородном доме.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети – 220 В.
2. Номинальная частота – 50 Гц.
3. Мощность светодиодной лампы - 20 Вт.
4. Мощность энергосберегающей (КЛЛ) - 18 Вт.
5. Мощность, потребляемая от сети - 0,15 Вт.
6. Порог срабатывания при освещенности - 5-10 Люкс.
7. Акустический порог срабатывания - 55 дБ.
7. Длительность освещения — 55±2 секунд.
9. Радиус действия микрофона - не менее 5 м.
10. Диаметр подключаемых проводов – 2.5 мм².
11. Габаритные размеры – 125 х 205 х 84 мм.
12. Степень защиты – IP 20.
13. Климатическое исполнение – УХЛ-4.
14. Масса – 320 г., в упаковке – 390 г.
15. Условия эксплуатации:
– колебания электросети ±15% от номинала;
– темп. окружающей среды, от –40 до +40ºС.
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ
Светильник ССАВ выпускается со встроенной платой акустического выключателя, закрепленной в специальной нише пластмассового корпуса цоколя светильника настенного, либо потолочного крепления. Разобрать светильник, открутить пластиковую крышку с обратной стороны светильника, достать плату и подсоединить провод к клемме с надписью “СЕТЬ”.
Для проверки светильника, погасите в помещении свет, хлопните в ладоши. Плата регулятора освещения, установленная в светильнике, является полностью работоспособной и прошла проверку на производстве.
КОМПЛЕКТ ПОСТАВКИ
1. Светильник ― 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания ― 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные
Другой тип лампы Светодиодная
Страна производитель Россия
Спецификация
ПАСПОРТ ССАВ-08.pdf
Информация для заказа
Способ упаковки: Картонная по 10 шт, вес - 3600 гр. размер - 210х220х470 мм
Описание и характеристики предыдущей модели Светильник ССАВ-08 (10 Вт/IP20) светодиодный фотоакустический (овал)
Предназначен для экономии электроэнергии в затемненных помещениях (подъездах, лестницах, тамбурах, коридорах). Модуль не Акрич!
ОБЩИЕ СВЕДЕНИЯ
Светильник энергосберегающий имеет встроенный датчик света и микрофон. Днем, при высоком уровне освещенности, микрофон отключен. При наступлении сумерек происходит активация микрофона. При возникновении шума в радиусе до 5 м. от светильника, громкие шаги, звук замка, двери, голос и другие резкие звуки ― свет автоматически включается примерно на 60 секунд. Отсчет времени на отключение светильника начинается после последнего звукового сигнала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети ― В 220.
2. Номинальная частота ― Гц 50.
3. Мощность модуля ― 10 Вт.
4. Количество светодиодов ― 20 шт.
5. Цветовая температура ― 5500.0 К. (холодный белый свет)
6. Световой поток не менее ― 720 Лм.
7. Мощность, потребляемая от сети в режиме ожидания ― 0,15 Вт.
8. Порог срабатывания при освещенности ― 8 ― 50 Люкс (регулируется механически).
9. Три акустических порога срабатывания ― 50, 55, 60 дБ.
10. Регулируемая длительность освещения от 50 до 300 секунд.
11. Радиус действия микрофона ― 5-10 м.
12. Габаритные размеры ― 130х90х200 мм.
13. Степень защиты ― IP 54.
14. Климатическое исполнение ― УХЛ ― 4.
15. Масса ― 320 г.
16. Условия эксплуатации:
― колебания электросети +- 15% от номинала;
― температура окружающей среды от -40 до + 40 С.

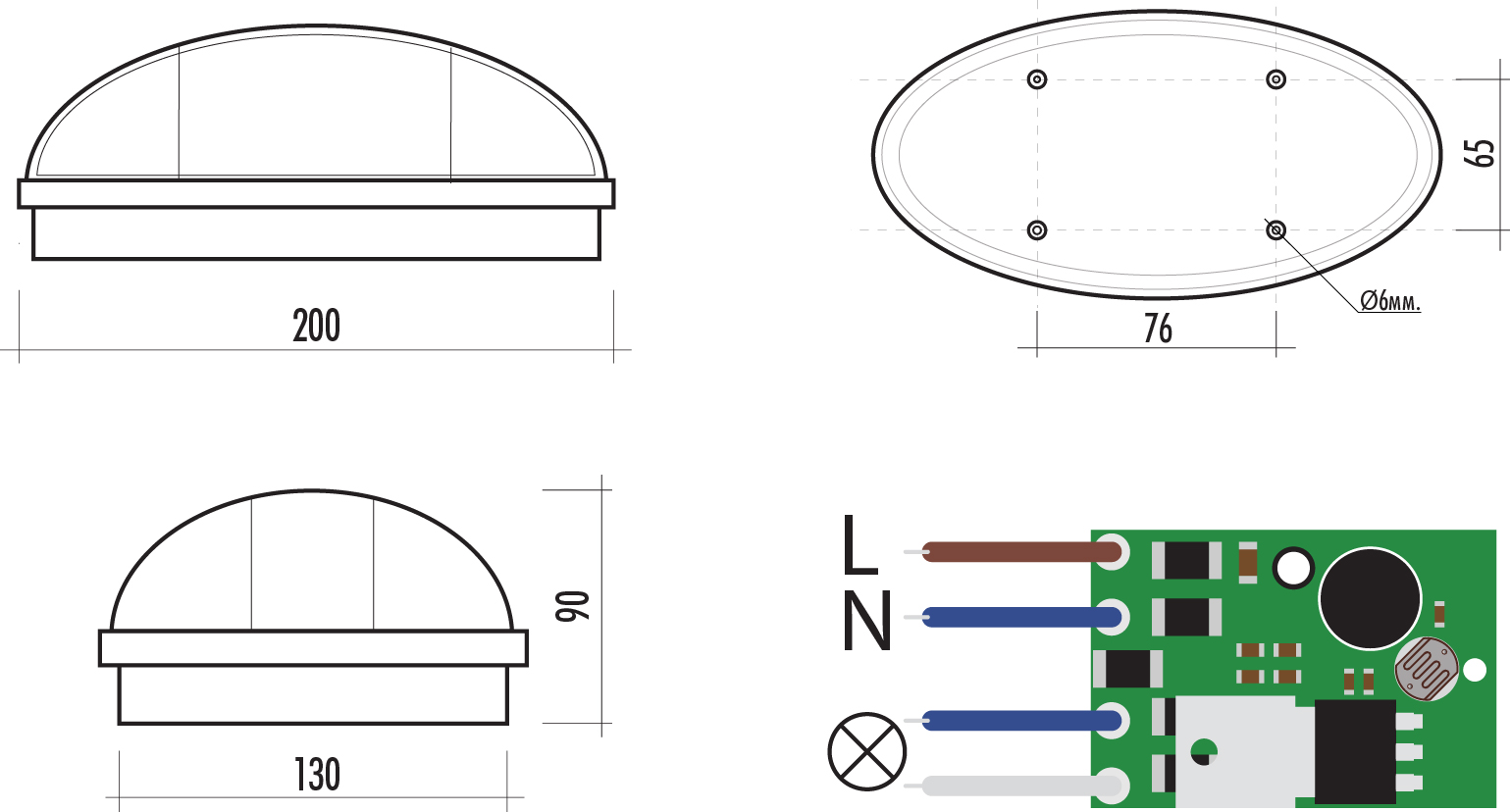

КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ
Светильник ССАВ выпускается со встроенной платой акустического выключателя, закрепленной в специальной нише пластмассового корпуса.
При первоначальном включении в сеть 220 вольт, необходимо обождать 2-3 секунды для активации платы! На плате установлена кнопка выбора режимов и светодиод ― индикация. Три режима чувствительности микрофона, самый чувствительный ― мигает часто, менее ― медленно. Для увеличения длительности таймера ― удерживайте кнопку на тот период времени который вам необходимо добавить к основному, светодиод будет гореть постоянно пока вы удерживаете кнопку, для сброса в заводские настройки, удерживайте кнопку 2 секунды.
Разобрать светильник, подсоединить провод сечением не более 2,5 кв.мм к клемме установленной на плате с надписью "СЕТЬ".
Закрепить цоколь светильника на стене саморезами и прикрутить плафон.
Плата регулятора освещения, установленная в светильнике, является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки светильника, погасите в помещении свет, хлопните в ладоши.
фотоакустический светильник
КОМПЛЕКТ ПОСТАВКИ
1. Светильник ― 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания ― 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Страна производитель Россия
Способ упаковки: Картонная по 10 шт, вес - 3600 гр. размер - 210х220х470 мм
