Бесконтактный пускатель БП-25А (25А/IP56)
Описание
Купить Бесконтактный пускатель БП-25А (25А/IP56)
ОБЩИЕ СВЕДЕНИЯ
Основной недостаток контакторов и устройств с механическими контактами - дребезг и искрения контактов при переключениях, акустический шум. В наших устройствах недостатков нет, т.к. коммутация осуществляется полупроводниковыми силовыми элементами и при переходе фазы через ноль.
Простой способ установки прибора между источником и потребителем электроэнергии.
Прибор используется для наружной установки (Возможна внутренняя установка прибора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - В 220.
2. Номинальная частота - Гц 50.
3. Максимальный коммутируемый ток - 25 А.
4. Мощность, потребляемая от сети - 0,5 Вт.

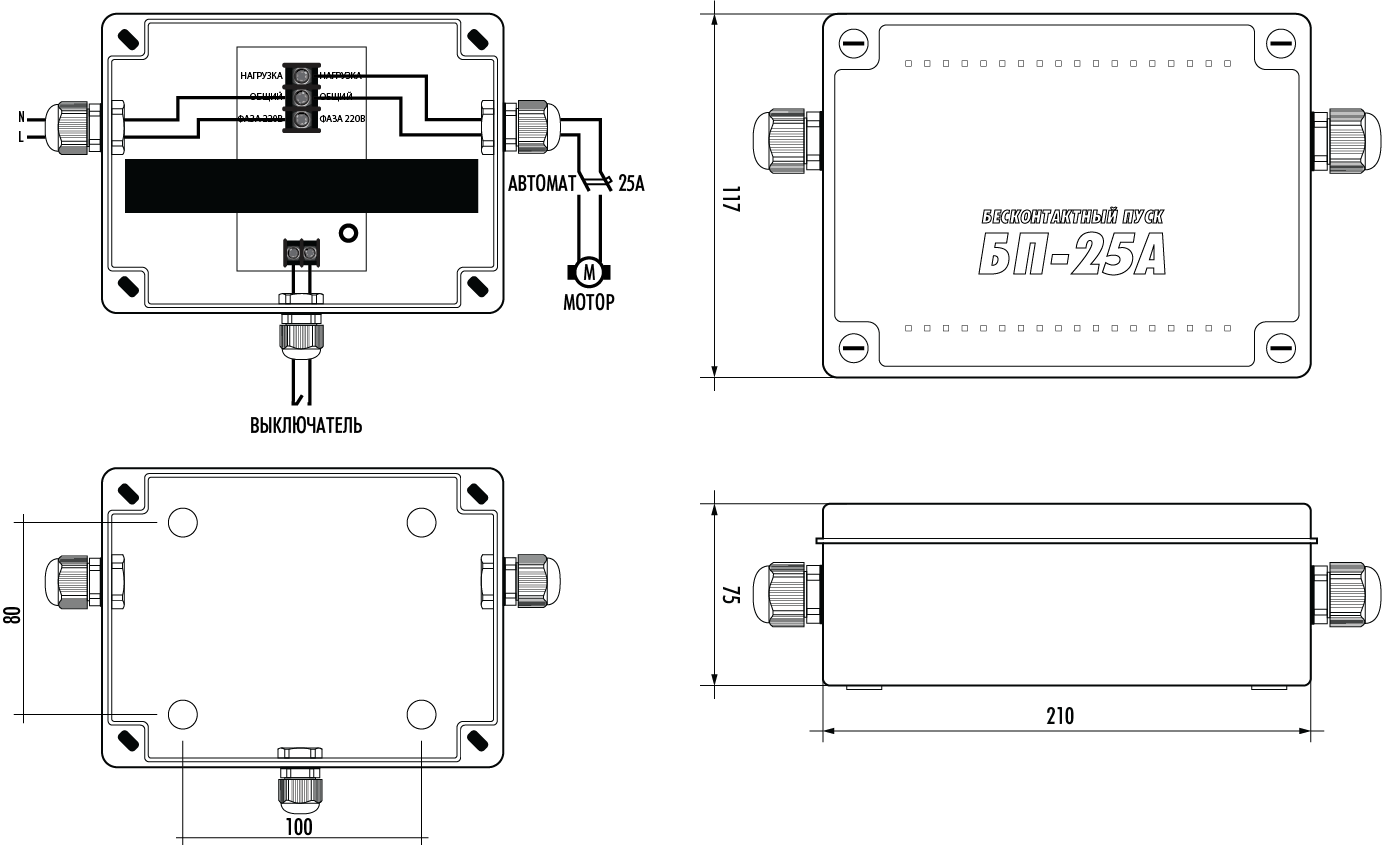

5. Габаритные размеры - 117х210х75 мм.
6. Степень защиты реле - IP 56.
7. Климатическое исполнение - УХЛ - 1.
8. Масса прибора 375 г., в упаковке - 405 г.
9. Условия эксплуатации:
- колебания электросети +- 15% от номинала;
- температура окружающей среды от - 30 до + 30 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей.
На плате прибора внутри корпуса расположена клемма управления прибором для подключения любого сухого контакта (поплавок, клапан и т.д.).
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость.
- Диаметр подключаемых проводов должен быть не больше размера гермоввода.
- Зачистить провода и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 мм ² использовать наконечники.
- Подключить провода к управляющим клеммам (сухие контакты).
- Закрыть пластиковую крышку.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Гермоввод - 2 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные
Страна производитель Россия
Тип контактора Нереверсивный
Количество фаз 1
Наличие корпуса Да
Материал корпуса Пластик
Количество полюсов 1(шт.)
Номинальное рабочее напряжение 220.0(В)
Номинальное напряжение катушки 220 В
Тип управляющего тока Переменный
Номинальный ток 30.0(А)
Частота тока 50(Гц)
Максимальная мощность 18.0(кВт)
Количество замыкающих контактов 1(шт.)
Сечение подключаемых проводов 3.0(кв.мм)
Дополнительные контакты Да
Тип крепления Винтовое
Кнопка вкл./выкл. Да
Минимальная температура окружающей среды -30.0(град.)
Максимальная температура окружающей среды 30.0(град.)
Степень защиты IP 56
Коммутационная износостойкость 4000000(циклов)
Механическая износостойкость 100000(циклов)
Способ упаковки: картонная
