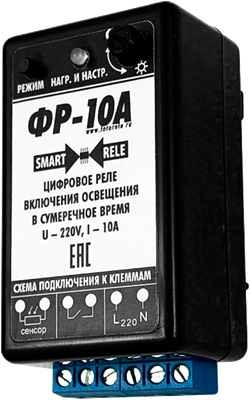

Фотореле цифровое ФР-10А (контактное 10А/IP30) Гермосенсор 2 м, на дин-рейку
Описание
Купить Фотореле цифровое ФР-10А (контактное 10А/IP30) Гермосенсор 2 метра, на дин-рейку
Сумеречный выключатель с допфункцией "Ночной режим" (Автоматическое выключение света с часа ночи до 5 утра). Реле рассчитано на непрерывный цикл работы. Версия 2.0.26.02
Умное фотореле
ПРЕИМУЩЕСТВО
Ночной режим.
Обратный гистерезис.
Компенсация включаемого освещения.
ОБЩИЕ СВЕДЕНИЯ
1. Фотореле предназначено для автоматического управления уличным освещением, а также может служить элементом управления различными устройствами.
2. Область применения - управление любым напряжением от 5 до 380 вольт (сухой контакт на замыкание).
3. Прибор коммутирует нагрузку электромагнитным реле.
4. Реле устанавливается на дин-рейку.
5. Кнопка выбора порога срабатывания и ночного режима.
6. Индикатор нагрузки и настройки.
7. Полная защита от кратковременного изменения интенсивности освещения.
8. Фотореле поставляется в комплекте с гермосенсором и проводом 2 метра.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - 220 В.
2. Номинальная частота - 50 Гц.
3. Коммутируемый ток не более - 10 А.
4. Порог срабатывания - "1" - заход солнца; "2" - сумерки; "3" - поздние сумерки; "4" - окончание сумерек, "5" - сканирование освещенности (установка в память нужной освещенности).
5. Задержка выключения/включения - 10/5 сек.
6. Мощность, потребляемая от сети не более - 0,4 Вт.
7. Максимальное сечение присоединяемых проводников - 2 кв.мм.
8. Габаритные размеры мм - 67 х 37 х 40 мм.
9. Степень защиты - IP 30, климатическое исполнение - УХЛ - 3.
10. Масса - 70 г.
11. Условия эксплуатации:
- Колебания электросети +/- 15% от номинала
- Интервал рабочих температур от - 40 до + 40 С. Для сенсора - 55 С.
КОНСТРУКЦИЯ И ПРИНЦИП НАСТРОЙКИ
Фотореле выпускается в пластиковом корпусе с присоединением проводов питания и коммутируемых электрических цепей на клеммы прибора.
На корпусе расположена кнопка управления порогом срабатывания и функцией «ночной режим», и два светодиода (настройка и нагрузка).
- Прибор имеет 5 порогов срабатывания. Каждое нажатие на кнопку увеличивает порог на одну градацию, (1,2,3,4,5,1,2,3,4,5). Порог срабатывания индицируется с помощью мигающего светодиода «настройка». Самое быстрое мигание - светло "1", медленное - темно "4". "5" - светодиод горит - в нужный момент сумеречного времени удерживаем в этом режиме кнопку до тех пор пока не погаснет светодиод, освещенность сканирована и настроена! Кнопочный переключатель порогов срабатывания по сути аналогичен привычному поворотному регулятору, установленному на фотореле. Положение 1 кнопочного регулятора соответствует крайнему положению "День" на фотореле , а положение 4 соответствует крайнему положению "Ночь".
- Нажатие в течении 3-5 секунд на эту же кнопку позволяет отключать освещение в ночной период с 1 до 5 часов утра, обеспечивая тем самым возможность дополнительной экономии электроэнергии (Функция «Ночной режим»), мигает светодиод «настройка» один раз-пауза, 5 раз быстро.
- Возврат в обычный режим - длительное нажатие на кнопку.

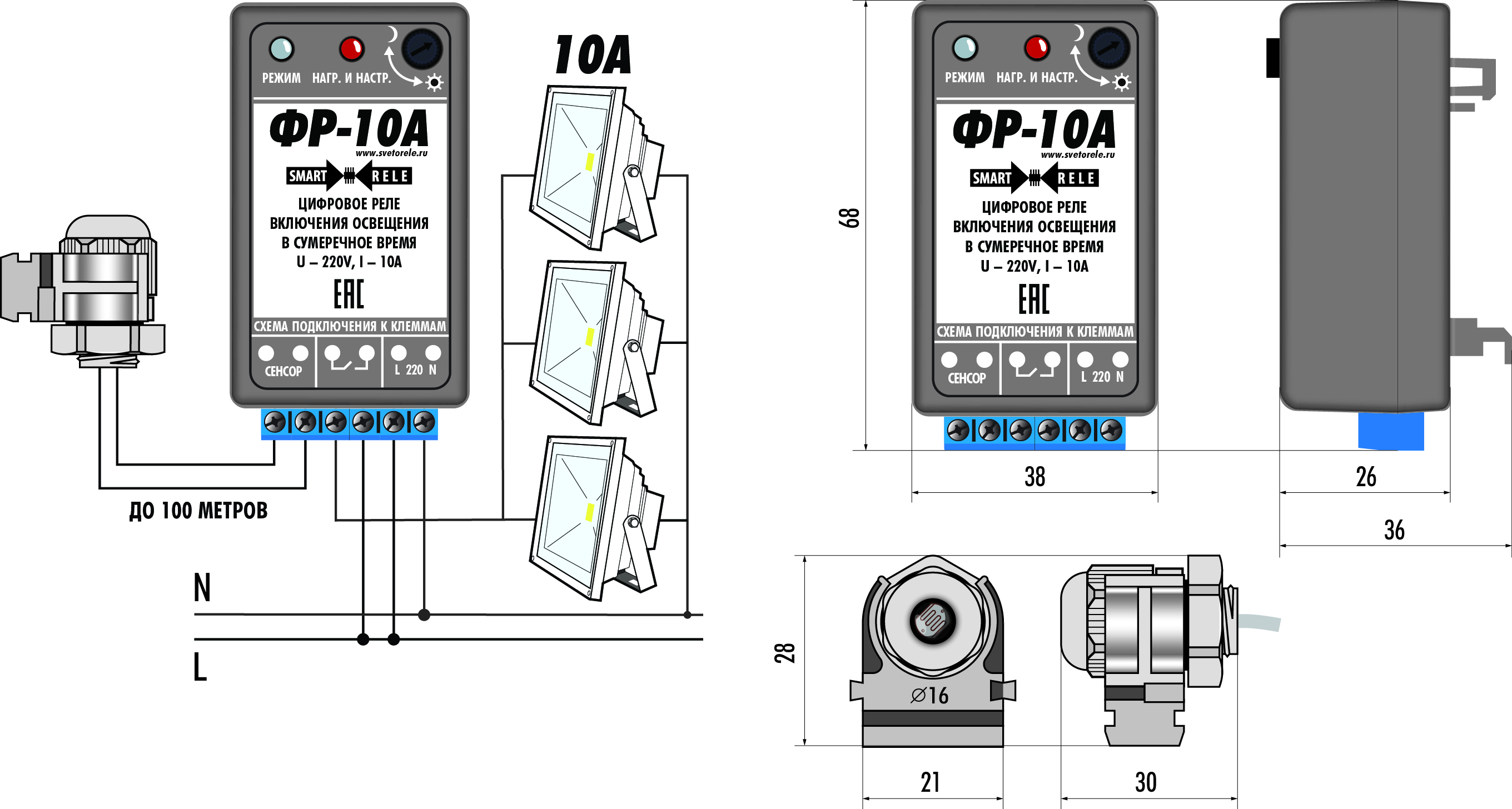

ПОДКЛЮЧЕНИЕ ПРИБОРА
- Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на верх часть прибора.
- Зачистить провода и подключить согласно схемы в паспорте изделия.
- Установить порог срабатывания, в дальнейшем отрегулировать по необходимости.
- Если необходимо - установить «ночной режим»
- Удлинить сенсор на необходимое расстояние, любым проводом на расстояние не более 100 метров.
- При установке сенсора не допускать прямого попадания управляемого освещения.
- Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть.
КОМПЛЕКТ ПОСТАВКИ
1. Фотореле - 1 шт.
2. Гермосенсор с проводом 2 метра (AS-CAB 002 2*0.22 кабель сигнальный) - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные атрибуты
Страна производитель Россия
Фотодатчик Выносной
Минимальный порог включения фотореле 0.1(люкс)
Максимальный порог включения фотореле 300.0(люкс)
Количество модулей 2
Материал корпуса Пластик
Количество переключающих контактов 1.0(шт.)
Количество замыкающих контактов 1(шт.)
Минимальная рабочая температура -40.0(град.)
Максимальная рабочая температура 40.0(град.)
Коммутационная износостойкость 100000(циклов)
Вес 0.055(кг)
Тип монтажа На DIN рейку
Степень защиты IP 30
Срок службы 7.0(лет)
Способ упаковки: европодвес, 40 шт в гофрокоробке 200х200х300 вес 3200 гр.
