Светильник ССАВ-04 (60 Вт_Е27/IP54) с фотореле (гермо)
Описание
Купить Светильник ССАВ-04 (60 Вт_Е27/IP54) с фотореле (гермо)
Минимальный заказ - 10 шт.
Лампы в комплект поставки не входят
Данный светильник необходим только тем у кого из стены торчат два провода и не известно где выключатель - питание на них всегда или нет возможности отключить питание так как оно питает дополнительные устройства!
Предназначен для размещения в уличных условиях! Для ТСЖ, ЖСК, ЖКС, ЖЭК.
фотосветильник умный
ОБЩИЕ СВЕДЕНИЯ
фотосветильник умный
Предназначен для экономии электроэнергии в дневное время. Встроенный выключатель (фотореле – «автомат день–ночь») имеет световой сенсор.
Включение нагрузки через ноль
Включение нагрузки - при переходе фазы через ноль!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - 220 В.
2. Номинальная частота - 50 Гц.
3. Мощность лампы – не более 60 Вт. (лампы накаливания, КЛЛ, светодиодные)
4. Мощность, потребляемая от сети не более - 0,1 Вт.
5. Включение/выключение при освещенности – 10/2 Люкс, регулируется.
6. Диаметр подключаемых проводов – 2,5 кв.мм.
7. Габаритные размеры, не более - 240х150х90 мм.
8. Степень защиты - IP 54.
9. Климатическое испонение - УХЛ - 1.
10. Масса – 460 г.
11. Условия эксплуатации:
- колебания электросети +/- 15%;
- интервал рабочих температур от - 30 до + 40 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ

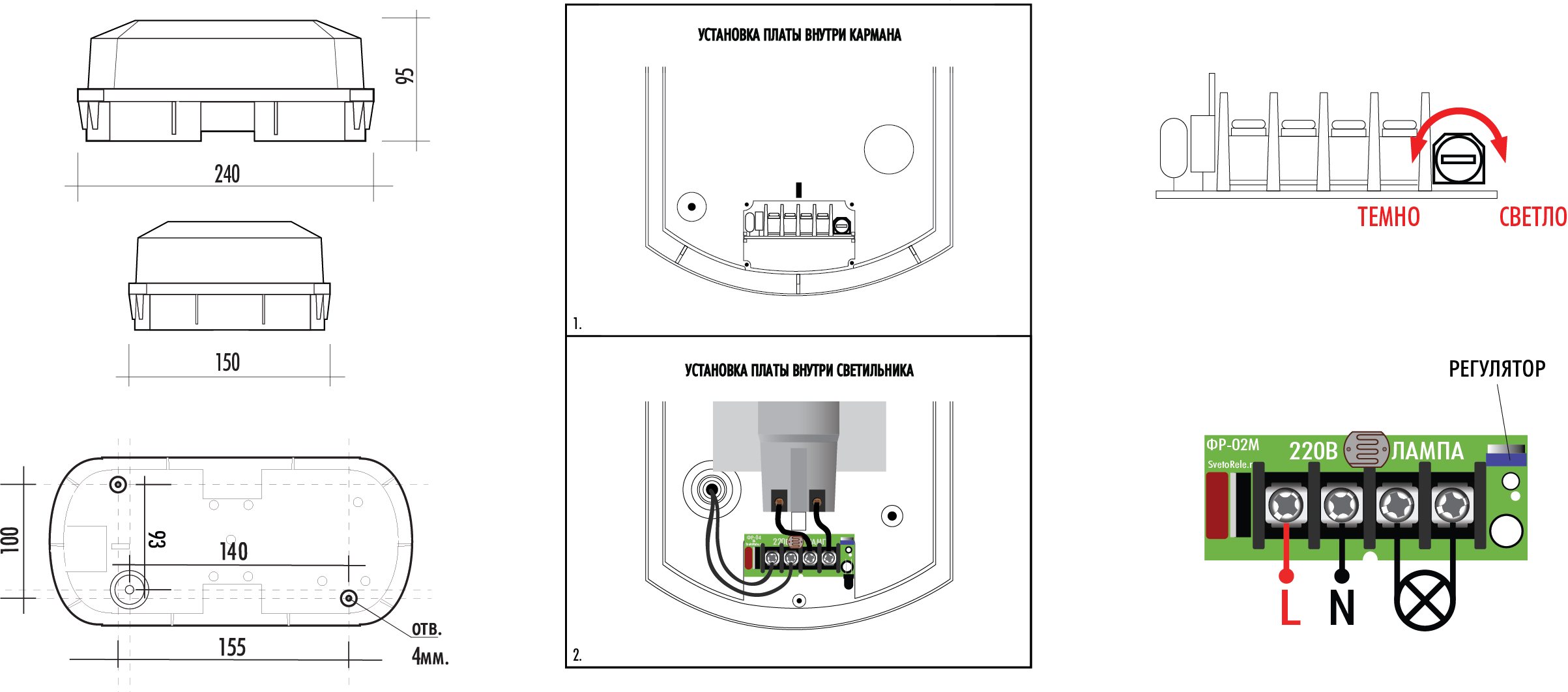

Светильник ССАВ выпускается со встроенной платой фотореле закрепленной в специальном кармане для электроники. Разберите светильник и подсоедините провода от патрона к клемме платы ФР "лампа", провод питания от сети 220 В к клемме "сеть". Вставить плату обратно, просунуть в отверстие фоторезистор - как показано на рисунке. Можно и внутри светильника закрепить плату.
Задание порога освещенности производится поворотом регулятора. По часовой стрелке - порог выше, лампа включится раньше, когда еще не совсем темно. Против часовой стрелки - порог ниже, лампа включится позднее, в более темное время.
При подачи питания на регулятор мигнет 1 раз нагрузка. Затемните датчик с помощью колпачка или темной тряпки, чтобы он не видел свет. Загорится светодиод. Закрытие датчика пальцем или ладонью не гарантирует его затемнение. Засветите датчик - светодиод выключится. Если Вам не важна точная настройка, оставьте прибор в среднем положении регулятора. Первую минуту после включения устройство работает в режиме настройки и лампа включаться не будет. Это означает, что Вы можете без задержки выбирать требуемый порог включения по светодиоду, чтобы не засвечивать датчик. После минутной настройки фотореле войдет в рабочий режим, и при затемнении датчика лампа включится.
Закрутить крышку, закрепить цоколь светильника на стене, установить лампу и колпак плафона.
КОМПЛЕКТ ПОСТАВКИ
1. Регулятор освещения ФР встроенный - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
- Лампа и соединительные провода в комплект не входят!
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж светильника, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. Провода должны быть надежно заземлены и защищены от повреждения и попадания воды.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 14 дней с момента приобретения.
2. В случае невозможного устранения возникшей неисправности предприятие обязано произвести замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки, превышающей допустимую;
- В случае если изделие ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Предназначен для размещения в уличных условиях! Для ТСЖ, ЖСК, ЖКС, ЖЭК.
фотосветильник умный
ОБЩИЕ СВЕДЕНИЯ
фотосветильник умный
Предназначен для экономии электроэнергии в дневное время. Встроенный выключатель (фотореле – «автомат день–ночь») имеет световой сенсор.
Включение нагрузки через ноль
Включение нагрузки - при переходе фазы через ноль!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - 220 В.
2. Номинальная частота - 50 Гц.
3. Мощность лампы – не более 60 Вт. (лампы накаливания, КЛЛ, светодиодные)
4. Мощность, потребляемая от сети не более - 0,1 Вт.
5. Включение/выключение при освещенности – 10/2 Люкс, регулируется.
6. Диаметр подключаемых проводов – 2,5 кв.мм.
7. Габаритные размеры, не более - 240х150х90 мм.
8. Степень защиты - IP 54.
9. Климатическое испонение - УХЛ - 1.
10. Масса – 460 г.
11. Условия эксплуатации:
- колебания электросети +/- 15%;
- интервал рабочих температур от - 30 до + 40 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светильник ССАВ выпускается со встроенной платой фотореле закрепленной в специальном кармане для электроники. Разберите светильник и подсоедините провода от патрона к клемме платы ФР "лампа", провод питания от сети 220 В к клемме "сеть". Вставить плату обратно, просунуть в отверстие фоторезистор - как показано на рисунке. Можно и внутри светильника закрепить плату.
Задание порога освещенности производится поворотом регулятора. По часовой стрелке - порог выше, лампа включится раньше, когда еще не совсем темно. Против часовой стрелки - порог ниже, лампа включится позднее, в более темное время.
При подачи питания на регулятор мигнет 1 раз нагрузка. Затемните датчик с помощью колпачка или темной тряпки, чтобы он не видел свет. Загорится светодиод. Закрытие датчика пальцем или ладонью не гарантирует его затемнение. Засветите датчик - светодиод выключится. Если Вам не важна точная настройка, оставьте прибор в среднем положении регулятора. Первую минуту после включения устройство работает в режиме настройки и лампа включаться не будет. Это означает, что Вы можете без задержки выбирать требуемый порог включения по светодиоду, чтобы не засвечивать датчик. После минутной настройки фотореле войдет в рабочий режим, и при затемнении датчика лампа включится.
|
|
Закрутить крышку, закрепить цоколь светильника на стене, установить лампу и колпак плафона.
КОМПЛЕКТ ПОСТАВКИ
1. Регулятор освещения ФР встроенный - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
- Лампа и соединительные провода в комплект не входят!
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж светильника, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. Провода должны быть надежно заземлены и защищены от повреждения и попадания воды.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 14 дней с момента приобретения.
2. В случае невозможного устранения возникшей неисправности предприятие обязано произвести замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки, превышающей допустимую;
- В случае если изделие ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Страна производитель Россия
Спецификация
ПАСПОРТ ССАВ-04.pdf
Способ упаковки: Гофрокартонная по 8 шт, вес - 4250 гр. размер - 25х30х40 см Гофрокартонная по 16 шт, вес - 8500 гр. размер - 50х30х40 см
