Светореле аналоговое ФБ-6М (контактное 3х40А/IP56)
Описание
Светореле аналоговое ФБ-6М (контактное 3х40А/IP56)
Герметичное фотореле на три фазы (для распределения нагрузки на три фазы).
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по настроенной освещенности.
2. Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
3. Прибор коммутирует нагрузку электромагнитными реле.
4. Плавная регулировка порога срабатывания и независимая от включенной нагрузки.
5. Индикатор нагрузки и настройки.
6. Защита от кратковременного изменения интенсивности освещения.
7. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).
ZERO CROSSING CIRCUIT
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - 220 (380) В.
2. Номинальная частота - Гц 50.
3. Максимальный коммутируемый ток - 3 х 40 А.
4. Мощность, потребляемая от сети - 5 Вт.
5. Диапазон срабатывания - от захода солнца до окончания сумерек.
6. Задержка выключения/включения - 30/5 сек.
7. Механическая износостойкость, циклов в/о не менее 100 000 раз.
8. Габаритные размеры - 208х117х75 мм.
9. Степень защиты реле - IP 56.
10. Климатическое исполнение - УХЛ - 1.
11. Масса - 415 г. в упаковке - 440 г.
12. Условия эксплуатации:
- колебания электросети +- 15% от номинала;
- температура окружающей среды от - 30 до + 30 С.

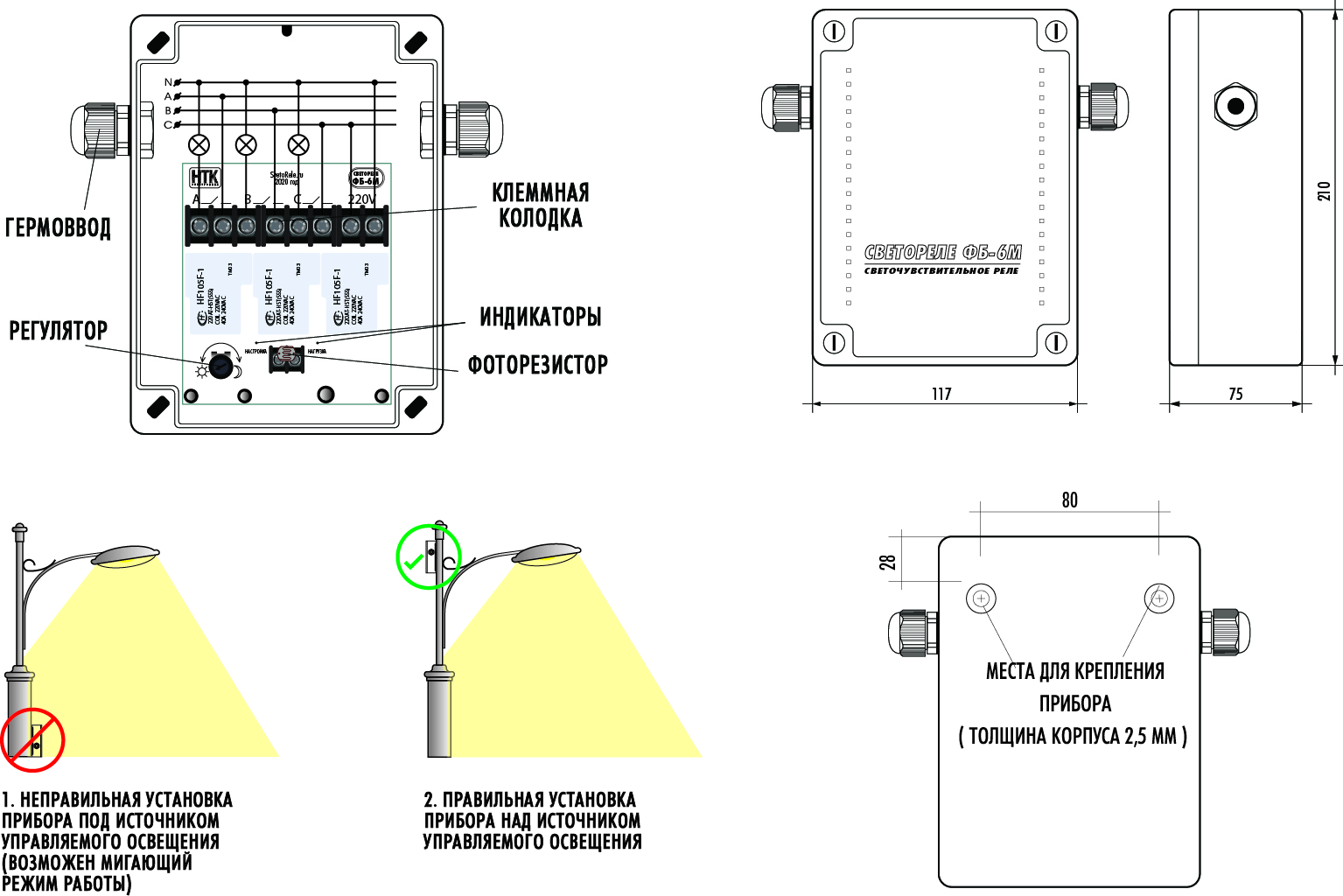

КОНСТРУКЦИЯ И НАСТРОЙКИ

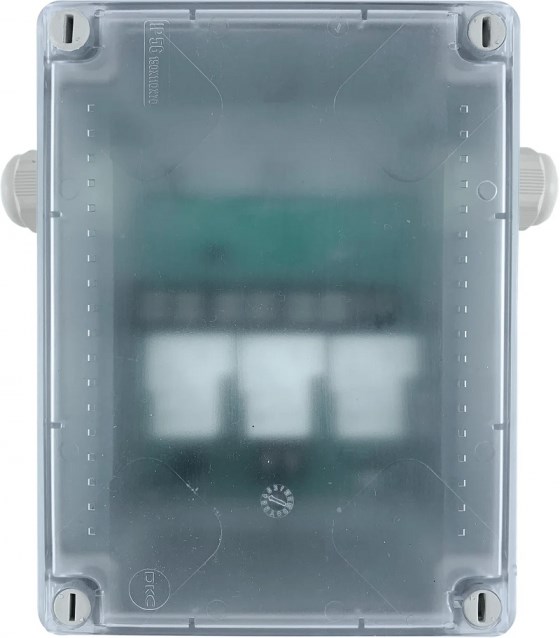

Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.

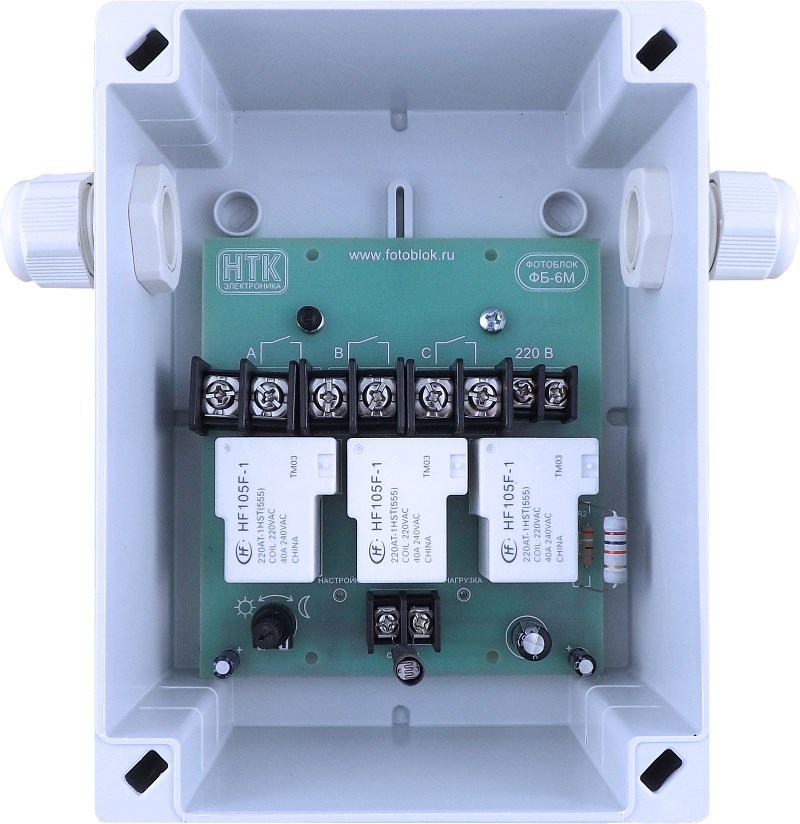

На плате прибора внутри корпуса расположены:
- регулятор порога срабатывания,
- индикатор нагрузки,
- индикатор настройки.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «» и вращайте в направлении «светореле» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «фотореле фключения», освещение включится в более светлое время, в сторону «автомат света», в более темное.
Гистерезис фотореле
Т - не более 5 минут.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость.
- Диаметр подключаемых проводов должен быть не больше размера гермоввода.
- Зачистить провода и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 мм ² использовать наконечники.
- Установить порог срабатывания в нужное положение.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.

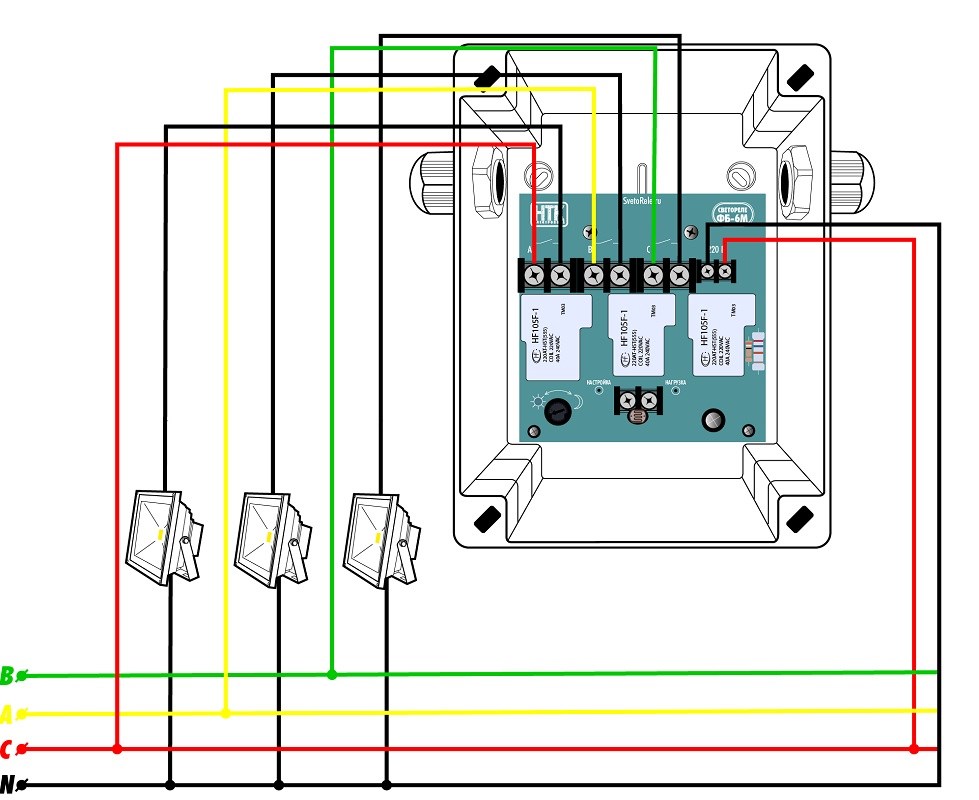

Подключение трехфазного фотореле
- Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Гермоввод - 2 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 40 ампер на каждую фазу.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Страна производитель Россия
Способ упаковки: картонная
