Светореле аналоговое ФБ-15 (бесконтактное 15А/IP66)
Описание
Купить Светореле аналоговое ФБ-15 (бесконтактное 15А/IP66)
Сумеречное реле для районов крайнего севера с минусовым диапазоном до минус 65 С.
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по настроенной освещенности.
2. Бесконтактное включение нагрузки.
3. Отсутствие электромагнитного воздействия на другие аппараты за счет схемы ZERO CROSSING CIRCUIT.
4. Защита от кратковременного изменения интенсивности освещения.
5. Регулятор порога срабатывания, независимаый от включенной нагрузки.
6. Индикатор нагрузки и настройки.
7. Клапан выравнивающий давление.
8. Простой способ установки прибора между источником и потребителем электроэнергии. Напряжение на входе равно напряжению на выходе.
9. Встроенный съёмный герметичный сенсор.
10. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).
Плавное включение освещения в течинии 5 милисекунд
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Напряжение сети - от 150 до 265 Вольт.
2. Номинальная частота ― Гц 50.
3. Максимальный коммутируемый ток ― 15 А.
4. Предохранитель ― 15 А.
5. Мощность, потребляемая от сети ― 2 Вт.
6. Диапазон срабатывания ― от захода солнца до окончания сумерек.
7. Задержка выключения/включения ― 30/5 сек.
8. Габаритные размеры ― 150 х 100 х 36 мм.
9. Степень защиты реле ― IP 66.
10. Климатическое исполнение ― УХЛ ― 1.
11. Масса ― 375 г., в упаковке ― 400 г.
12. Условия эксплуатации от ― 65 до + 80 С.
Задержка выключения у фотореле
Т ― не более 5 минут.
КОНСТРУКЦИЯ И НАСТРОЙКИ

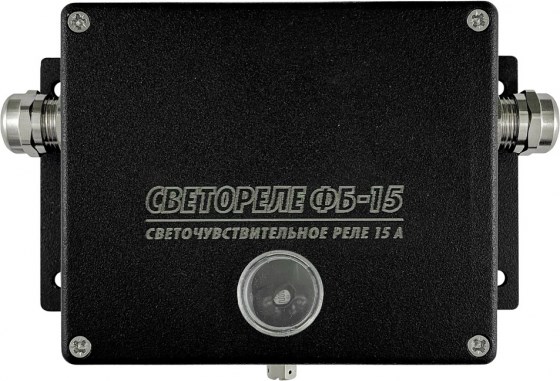

Светочувствительное реле выпускается в герметичном аллюминевом корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.

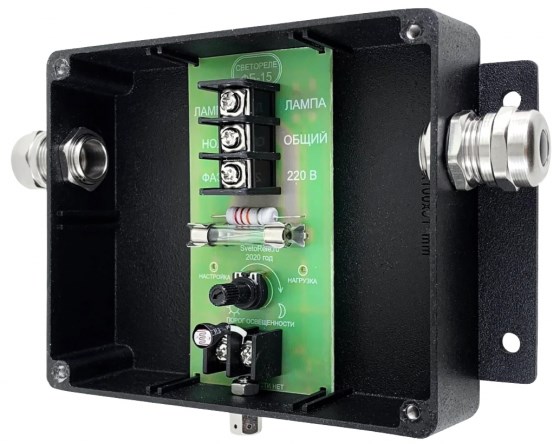

На плате прибора внутри корпуса расположены:
― регулятор порога уровня освещенности,
― индикатор нагрузки,
― индикатор настройки.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «» и вращайте плавно в направлении «светореле» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «фотореле фключения», освещение включится в более светлое время, в сторону «автомат света», в более темное.
ПОДКЛЮЧЕНИЕ ПРИБОРА
― Монтаж прибора производить при температуре не ниже ― 20 С.
― Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
― Снять пластиковую крышку прибора при помощи отвертки.
― Прикрутить прибор на плоскость между разрезанными проводами.
― Диаметр провода должен быть не больше размеров гермовывода.
― Зачистить провод и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 мм ² использовать наконечники.
― Установить порог срабатывания.
― Закрыть пластиковую крышку.
― Не допускать прямого попадания управляемого освещения и прочих источников света.
― Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров.
КОМПЛЕКТ ПОСТАВКИ
1. Реле ― 1 шт.
2. Гермоввод металл ― 2 шт.
3. Предохранитель 15 А ― 1 шт.
4. Гермосенсор установленный на клеммы ― 1 шт.
5. Клапан выравнивающий металл ― 1 шт.
6. Паспорт ― 1 шт.
7. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 15 ампер. Категорически не допускается установка перемычки вместо предохранителя.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания ― 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные атрибуты
Страна производитель Россия
Фотодатчик Встроенный
Порог включения Регулируемый
Минимальный порог включения фотореле 0.1(люкс)
Максимальный порог включения фотореле 300.0(люкс)
Материал корпуса Металл
Сечение подключаемых проводов 2.5(кв.мм)
Количество замыкающих контактов 1(шт.)
Коммутационная износостойкость 4000000(циклов)
Тип монтажа Поверхностный
Степень защиты IP 66
Срок службы 10.0(лет)
Способ упаковки: картонная, в гофро-коробке
