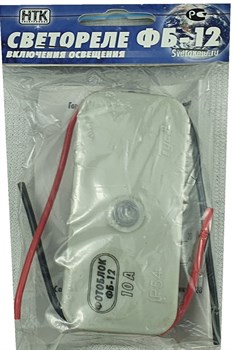

Светореле аналоговое ФБ-12 (контактное 10А/IP54)
Описание
Купить Светореле аналоговое ФБ-12 (контактное 10А/IP54)
Герметичное реле с выводными проводами. Снято с производства - распродажа остатков!
Ошибка при сборке, следует надеть термоусадочный черный кембрик на фотосенсор, так как при включении в темно происходит засветка светодиодами расположенными на плате! Если поставить в светло, то не мешают!
ОБЩИЕ СВЕДЕНИЯ
- Сумеречный выключатель предназначен для автоматического включения в сумеречное время и отключения утром по настроенной освещенности.
- Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
- Прибор коммутирует нагрузку электромагнитным реле.
- Прибор используется для наружной установки. Имеет плавную регулировку освещенности. Индикатор нагрузки и настройки.
- Задержка при выключении от ложных срабатываний (кратковременной засветки, фары автомобиля).
- Простой способ установки прибора между источником и потребителем электроэнергии.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через пыльники в корпусе прибора.
На плате прибора внутри корпуса расположены: - регулятор порога уровня освещенности, - индикатор нагрузки, - индикатор настройки.
Выберите время суток для включения источника света, плавным вращением ручки регулятора освещенности добиваемся включения двух светодиодов, что означает, что произошло включение освещения,
затем плавно повернув ручку регулятора в обратном направлении добиваемся выключения светодиода «настройка», светодиод «нагрузка» - горит, что свидетельствует о включении 15-секундной задержки.
Данный режим позволяет добиться точной настройки порога срабатывания для дальнейшего автоматического включения/отключения.
Поворачивая регулятор освещенности в направлении «Солнце», время включения будет происходить в более светлое сумеречное время, в направлении «Луна», в более темное время.
гистерезис у фотореле
Т- не более 15 минут.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - В 220.
2. Номинальная частота - Гц 50.
3. Максимальная мощность нагрузки - 2000 Вт (10 А).
5. Мощность, потребляемая от сети - 0,5 Вт.
6. Диапазон срабатывания - от 200 лк до 0,2 лк
7. Задержка выключения/включения - 15/5 сек.
8. Механическая износостойкость, циклов в/о не менее 100 000 раз
8. Габаритные размеры - 100/40/35 мм.
9. Степень защиты - IP 54.
10. Масса - не более 100 г.
11. Условия эксплуатации:
- колебания электросети +- 15% от номинала;
- температура окружающей среды, от - 30 до + 30 С.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
- Прикрутить прибор на плоскость между разрезанными проводами.
- Зачистить провода и подключить согласно схемы на упаковке изделия.
- Открыть пластиковую крышку.
- Установить порог срабатывания в нужное положение, в дальнейшем отрегулировать по необходимости.
- Закрыть пластиковую крышку.
- При установке прибора не допускать прямого попадания управляемого освещения на сенсор.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные атрибуты
Страна производитель Россия
Фотодатчик Встроенный
Порог включения Регулируемый
Минимальный порог включения фотореле 0.1(люкс)
Максимальный порог включения фотореле 100.0(люкс)
Материал корпуса Пластик
Количество замыкающих контактов 1(шт.)
Минимальная рабочая температура -30.0(град.)
Максимальная рабочая температура 30.0(град.)
Коммутационная износостойкость 100000(циклов)
Тип монтажа Поверхностный
Степень защиты IP 56
Срок службы 5.0(лет)
Способ упаковки: картонная
