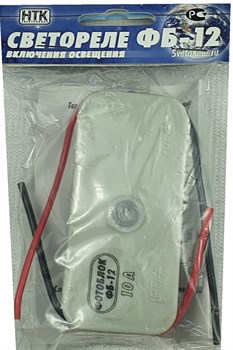

Светореле аналоговое ФБ-12 (контактное 20А/IP54)
Описание
Купить Светореле аналоговое ФБ-12 (контактное 20А/IP54)
Герметичное реле с выводными проводами. Снято с производства - распродажа остатков!
Ошибка при сборке, следует надеть термоусадочный черный кембрик на фотосенсор, так как при включении в темно происходит засветка светодиодами расположенными на плате! Если поставить в светло, то не мешают!
ОБЩИЕ СВЕДЕНИЯ
- Сумеречный выключатель предназначен для автоматического включения в сумеречное время и отключения утром по настроенной освещенности.
- Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
- Прибор коммутирует нагрузку электромагнитным реле.
- Прибор используется для наружной установки. Имеет плавную регулировку освещенности. Индикатор нагрузки и настройки.
- Задержка при выключении от ложных срабатываний (кратковременной засветки, фары автомобиля).
- Простой способ установки прибора между источником и потребителем электроэнергии.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через пыльники в корпусе прибора.
На плате прибора внутри корпуса расположены: - регулятор порога уровня освещенности, - индикатор нагрузки, - индикатор настройки.
Выберите время суток для включения источника света, плавным вращением ручки регулятора освещенности добиваемся включения двух светодиодов, что означает, что произошло включение освещения,
затем плавно повернув ручку регулятора в обратном направлении добиваемся выключения светодиода «настройка», светодиод «нагрузка» - горит, что свидетельствует о включении 15-секундной задержки.
Данный режим позволяет добиться точной настройки порога срабатывания для дальнейшего автоматического включения/отключения.
Поворачивая регулятор освещенности в направлении «Солнце», время включения будет происходить в более светлое сумеречное время, в направлении «Луна», в более темное время.
гистерезис у фотореле
Т- не более 15 минут.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - В 220.
2. Номинальная частота - Гц 50.
3. Максимальная мощность нагрузки - 4000 Вт (20 А).
5. Мощность, потребляемая от сети - 0,5 Вт.
6. Диапазон срабатывания - от 100 лк до 0,2 лк
7. Задержка выключения/включения - 15/5 сек.
8. Механическая износостойкость, циклов в/о не менее 100 000 раз
8. Габаритные размеры - 100/40/35 мм.
9. Степень защиты - IP 54.
10. Масса - не более 100 г.
11. Условия эксплуатации:
- колебания электросети +- 15% от номинала;
- температура окружающей среды, от - 30 до + 30 С.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
- Прикрутить прибор на плоскость между разрезанными проводами.
- Зачистить провода и подключить согласно схемы на упаковке изделия.
- Открыть пластиковую крышку.
- Установить порог срабатывания в нужное положение, в дальнейшем отрегулировать по необходимости.
- Закрыть пластиковую крышку.
- При установке прибора не допускать прямого попадания управляемого освещения на сенсор.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 20 ампер.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Способ упаковки: картонная
