ВНИМАНИЕ все приборы греются, но не настолько чтобы паниковать!
ОБЩИЕ СВЕДЕНИЯ
Для снижения пусковых токов при пуске ламп накаливания, нагревательных элементов, двигателей, насосов, насосных станций.
При пуске или остановке двигателя создаются резкие рывки ротора, что приводит к появлению большого индукционного тока. ПП плавно поднимает напряжение до полного разгона двигателя.
Простой способ установки прибора между источником и потребителем электроэнергии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - В 220.
2. Номинальная частота - Гц 50.
3. Максимальная мощность указанная на двигателе (инструменте) не более 2500 W!
4. Мощность, потребляемая от сети - 1 Вт.
5. Длительность плавного пуска - 2-8 сек.
7. Габаритные размеры - 17,5 х 66 х 90 мм.
8. Степень защиты реле - IP 40.
9. Климатическое исполнение - УХЛ - 4.
10. Масса прибора 150 г.
11. Условия эксплуатации:
- колебания электросети +- 15% от номинала;
- температура окружающей среды от - 30 до + 30 С.
Таблица пусковых токов бытовых приборов.
Наименование
Мощность номинальная (Вт)
Коэффициент пускового тока
Мощность пусковая (Вт)
Бытовая техника
Микроволновая печь
800
2
1600
Холодильник
700
3,5
2450
Пылесос
1800
2,5
4500
Стиральная машина
2000
1
2000
Кондиционер
1000
3,5
3500
Электроинструмент
Дрель
800
1,2
960
Перфоратор
1300
1,2
1560
Циркулярная пила
1100
1,3
1430
Рубанок
800
1,3
1040
УШМ (болгарка)
2200
1,3
2860
ЛШМ
1000
1,2
1200
Прочие потребители
Скважный насос
1000
03.май
5000
Бетономешалка
1000
3,5
3500
КОНСТРУКЦИЯ И НАСТРОЙКИ

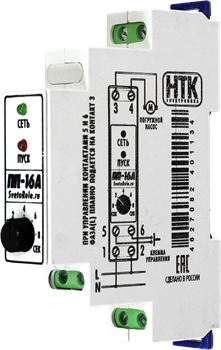

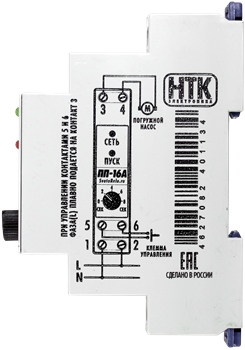

Подключите к клеммам 1 и 2 сеть 220 вольт, нагрузку на клеммы 3 и 4, а на клеммы 5 и 6 любые контакты от прерывателей, кнопок и др. Скорость изменяется в соответствии с положением потенциометра только когда выход полностью выключен или включен. Во время пуска не регулируется!
Скорость увеличивается при вращении по часовой стрелке. После окончания пуска зеленый светодиод гаснет, напряжение на выходе соответствует входному.
6 скоростей - от 2 секунд до 8.
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Прикрутить прибор на плоскость или установить на дин-рейку.
- Зачистить провода и подключить согласно схемы в паспорте изделия.
- Установить длительность включения.
- Подключить к управляющим клеммам (сухие контакты)
- С установленной перемычкой на управляющую клемму - реле работает некорректно, управлять только с помощью замыкания контактов 5 и 6.
КОМПЛЕКТ ПОСТАВКИ
1. Блок - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные
Страна производитель Россия
Система охлаждения двигателя Воздушная
Светодиодная индикация Да
Защита от перегрузок Нет
Защита от короткого замыкания Нет
Степень защиты IP 40
Срок службы 5.0(лет)
Купить Плавный пуск ПП-16А (цифровое 16А/IP40) можно отправив заявку через «Корзину». Для юридических лиц необходимо отправить заявку и полные реквизиты организации на эл.почту info@ecoteco.ru
