Фотореле аналоговое ФР-2Э (бесконтактное 3А/IP30). Гермосенсор 2 м, на дин-рейку
Описание
Фотореле аналоговое ФР-2Э (бесконтактное 3А/IP30). Гермосенсор 2 м, на дин-рейку
Используется для управления магнитным пускателем в сумеречное время. Уважаемые покупатели! Приносим свои извинения, после модернизации прибора, у некоторых не происходит отключения контактора (залипает), поставьте параллельно ему конденсатор типа 0.01х400 в.
ОБЩИЕ СВЕДЕНИЯ
1. Фотореле предназначено для автоматического включения и выключения освещения в зависимости от освещенности окружающей среды.
2. Область применения; управление контактором или магнитным пускателем. Включение ламп накаливания не рекомендуется. У светодиодных источников возможно моргание (следует удалить RC цепочку установленную на печатной плате по выходу прибора, откусить конденсатор!)
3. Реле не создает электромагнитных помех.
4. Реле устанавливается на din ― рейку.
5. Регулятор порога срабатывания независимый от включенной нагрузки (диод настройка).
6. Индикатор нагрузки и настройки.
7. Гермосенсор с проводом 2 метра.
8. Для управления магнитным пускателем с катушкой 380 В. не требуется промежуточное реле.
9. Длительный срок службы за счет бесконтактного включения.
2. Область применения; управление контактором или магнитным пускателем. Включение ламп накаливания не рекомендуется. У светодиодных источников возможно моргание (следует удалить RC цепочку установленную на печатной плате по выходу прибора, откусить конденсатор!)
3. Реле не создает электромагнитных помех.
4. Реле устанавливается на din ― рейку.
5. Регулятор порога срабатывания независимый от включенной нагрузки (диод настройка).
6. Индикатор нагрузки и настройки.
7. Гермосенсор с проводом 2 метра.
8. Для управления магнитным пускателем с катушкой 380 В. не требуется промежуточное реле.
9. Длительный срок службы за счет бесконтактного включения.
Включение через ноль
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети ― от 100 до 380 В.
2. Номинальная частота ― 50 Гц.
3. Коммутируемый ток не более ― 3 ампер.
4. Задержка включения/выключения ― 5/30 сек.
5. Диапазон срабатывания ― от захода солнца до окончания сумерек.
6. Мощность, потребляемая от сети не более ― 0,1 Вт.
7. Максимальное сечение присоединяемых проводников ― 2,5 кв.мм.
8. Габаритные размеры ― 68 х 37 х 38 мм.
9. Степень защиты реле ― IP 30, сенсора ― IP 68.
10. Климатическое исполнение ― УХЛ-3.
11. Масса ― 45 г.
12. Условия эксплуатации:
― Колебания электросети +/- 15% от номинала;
― Интервал рабочих температур от ― 40 до + 40 С. Для сенсора ― 55 С.
Гистерезис выключения
Т ― не более 15 минут.
КОНСТРУКЦИЯ И НАСТРОЙКИ

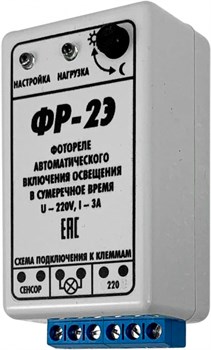

Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
На лицевой панели расположен регулятор порога срабатывания и светодиод.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «детектор освещения» и плавно вращайте в направлении «Светочувствительный автомат» до включения светодиода. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «Светочувствительный автомат», освещение включится в более светлое время, в сторону «Световой автомат», в более темное.
ПОДКЛЮЧЕНИЕ ПРИБОРА
Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на прибор вниз.
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом и установить на высоте 3,5 метров.
- Не допускать прямого попадания управляемого освещения и прочих источников света на фотосенсор.

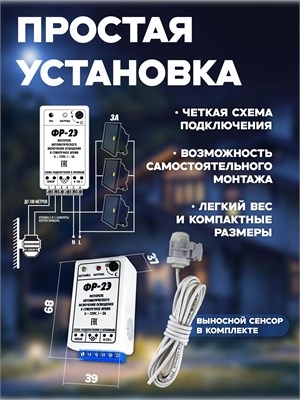

Схема включения фотореле ФР-2Э
Подключение контактора к фотореле
Пример, как увеличить нагрузку на реле, на выходе фр-2Э всего 3 ампера, управляет ПР-16А и коммутирует до 16 ампер!
|
|
Правильно установить фоторезисторУстановка сенсора на высоте не менее 2.5 метра
- Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения ― затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.

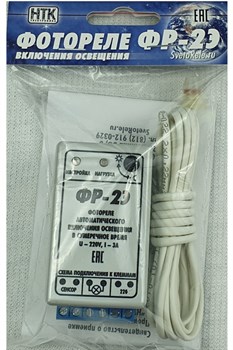

КОМПЛЕКТ ПОСТАВКИ
1. Фотореле ― 1 шт.
2. Гермосенсор с проводом 2 метра (AS-CAB 002 2*0.22 кабель сигнальный) ― 1 шт.
3. Паспорт ― 1 шт.
4. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 2 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные атрибуты
Страна производитель Россия
Фотодатчик Выносной
Порог включения Регулируемый
Тип монтажа На DIN рейку
Степень защиты IP 30
Срок службы 10.0(лет)
.
Способ упаковки: европодвес по 60 шт. в гофро-коробке 240х260х300, вес - 4150 г.
