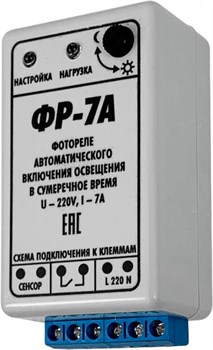

Фотореле аналоговое ФР-7А (контактное 7А/IP30) Гермосенсор 2 метра, на дин-рейку
Описание
Купить Фотореле аналоговое ФР-7А (контактное 7А/IP30) Гермосенсор 2 метра, на дин-рейку
Популярный прибор для экономии электричества.
ОБЩИЕ СВЕДЕНИЯ
1. Фотореле предназначено для автоматического включения и выключения освещения в сумеречное время, а также может служить элементом управления различными устройствами.
2. Область применения; управление любым напряжением от 5 до 380 вольт (сухой контакт).
3. Прибор коммутирует нагрузку электромагнитным реле.
4. Реле устанавливается на din - рейку.
5. Регулятор порога срабатывания.
6. Индикатор нагрузки.
7. Гермосенсор с проводом 2 метра.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети - 220 В.
2. Номинальная частота - 50 Гц.
3. Коммутируемый ток не более - 7 А (DС - 10 А).
4. Диапазон срабатывания - от захода солнца до окончания сумерек.
5. Мощность, потребляемая от сети не более - 0,4 Вт.
6. Максимальное сечение присоединяемых проводников - 2,5 кв.мм.
7. Габаритные размеры - 68х37х38 мм.
8. Степень защиты реле - IP 30, сенсора - IP 68.
9. Климатическое исполнение - УХЛ-3.
10. Масса - 70 г.
11. Условия эксплуатации:
- Колебания электросети +/- 15% от номинала;
- Интервал рабочих температур от - 40 до + 40 С. Для сенсора - 55 С.
Гистерезис фотореле аналоговое
Т - не более 15 минут.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
На лицевой панели расположен регулятор порога срабатывания и светодиод.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «детектор освещения» и вращайте плавно в направлении «Светочувствительный автомат» до включения светодиода. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «Светочувствительный автомат», освещение включится в более светлое время, в сторону «Световой автомат», в более темное.
ПОДКЛЮЧЕНИЕ ПРИБОРА
Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на прибор вниз.
- Зачистить провода и подключить согласно схемы в паспорте изделия.
- Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом и установить на высоте 3,5 метров.
- Не допускать прямого попадания управляемого освещения и прочих источников света.

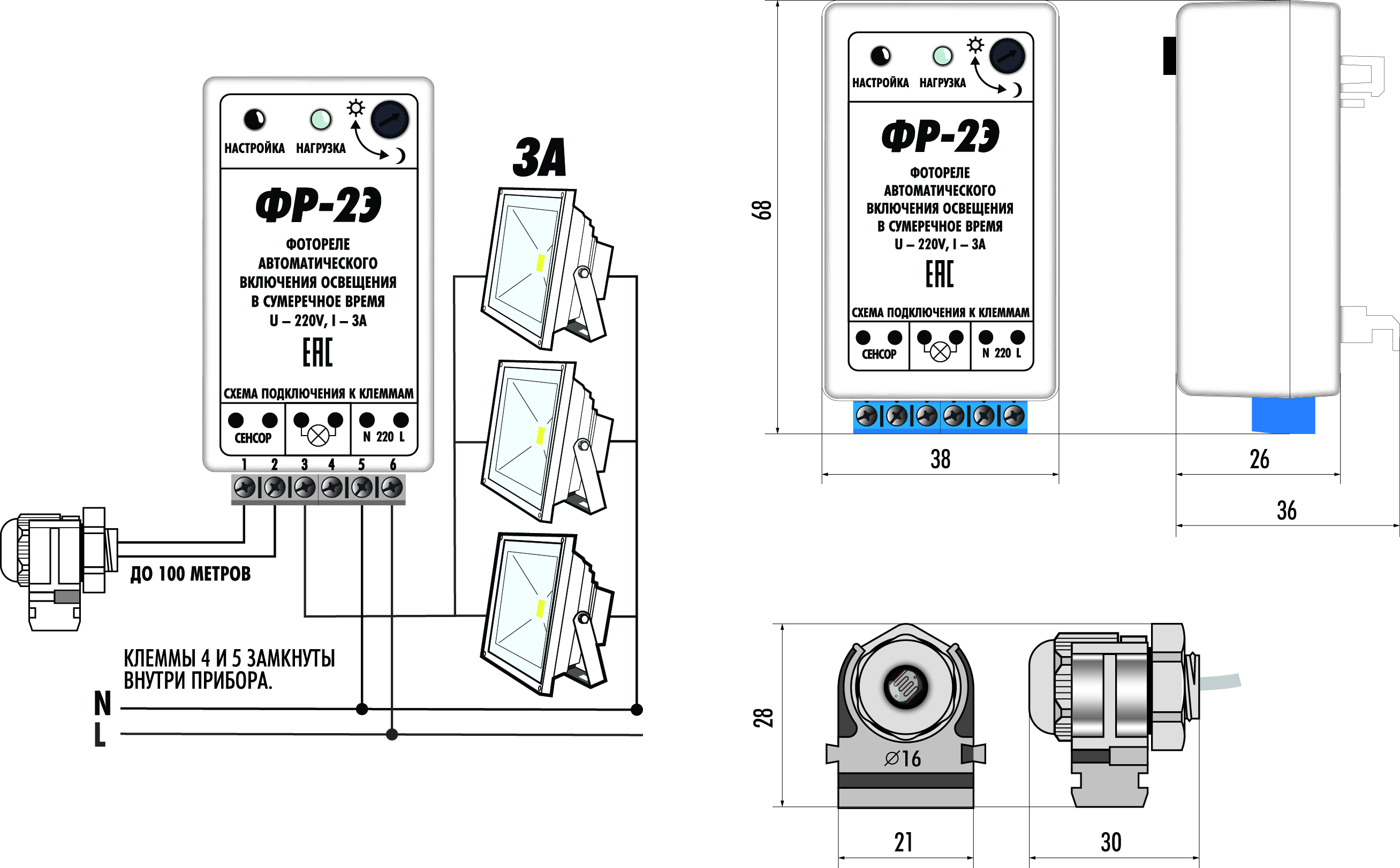

Схема включения фотореле ФР-7АУстановка датчика освещенности
На примере видно как светят фары автомобиля.
Установка сенсора
- Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения - затемните фотосенсор шторкой, пластиной или установите в место где падает меньше солнечного света.

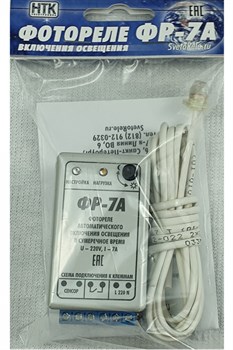

КОМПЛЕКТ ПОСТАВКИ
1. Фотореле - 1 шт.
2. Гермосенсор с проводом 2 метра (AS-CAB 002 2*0.22 кабель сигнальный) - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 7 ампер.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Характеристики
Основные атрибуты
Страна производитель Россия
Фотодатчик Выносной
Порог включения Регулируемый
Материал корпуса Пластик
Длина провода с датчиком 2.0(м)
Способ упаковки: по 40 шт. в гофро-коробке 200х200х300, вес - 3155 г.
