Светоконтроллер ЭКСЭ-3СД (6 А/IP54)
Описание
Контроллер для светодиодов 12 вольтовых.
ОБЩИЕ СВЕДЕНИЯ
1. Контроллер светодинамический предназначен для использования в наружной рекламе и праздничном освещении.
2. Область применения; управление двенадцати-вольтовыми светодиодными изделиями, RGB модулями и т.д.
3. Количество каналов ― 3, количество программ ― 12, количество градаций скорости ― 12.
4. Память энергонезависимая, сохранение всех настроек после выключения прибора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Входное постоянное напряжение ― 12/24 В.
2. Ток на каждый канал ― 2 А.
3. Максимальная суммарная мощность ― 72 Вт.
4. Степень защиты ― IP54.

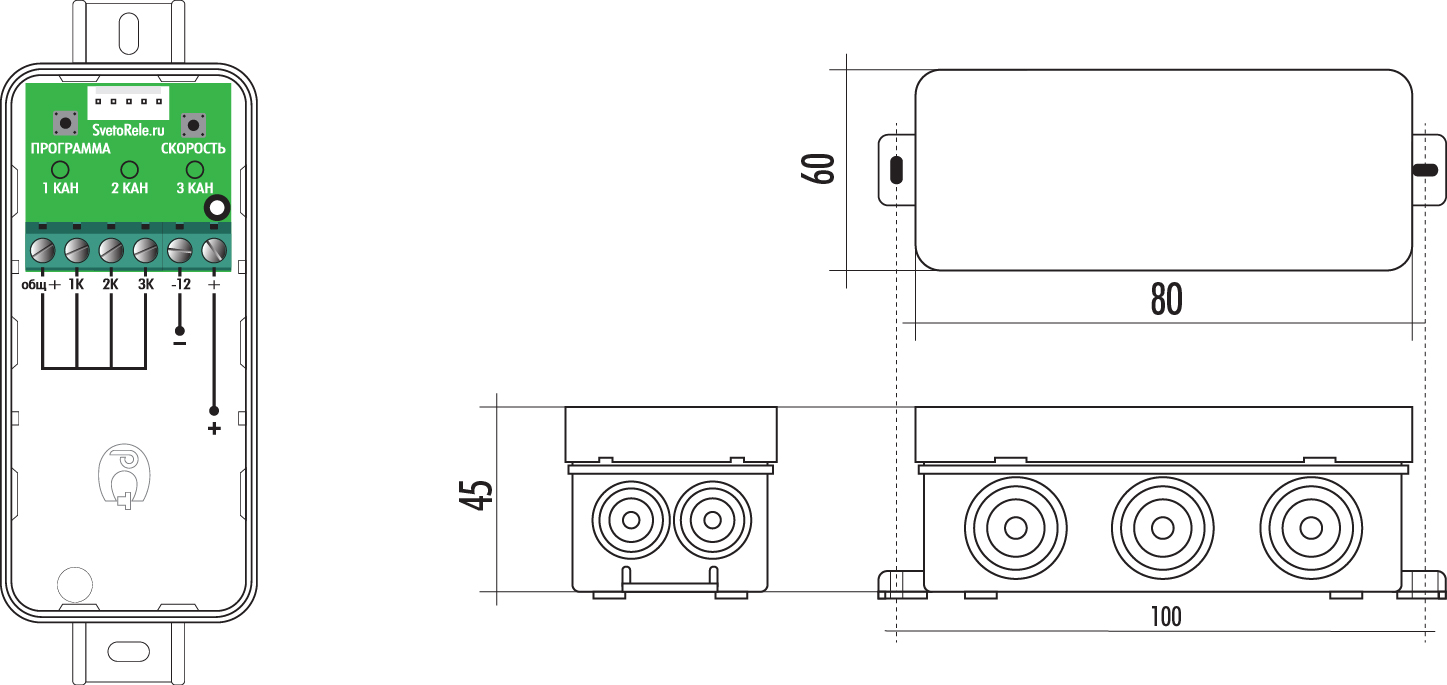

5. Габаритные размеры ― 80 х 60 х 45 мм.
6. Масса ― 0.08 кг.
7. Условия эксплуатации от -30 до +30 С.
НАСТРОЙКИ
Контроллер может проигрывать 12 разных программ. Выбор программы осуществляется нажатием/удержанием кнопки «Программа».
Каждое переключение программы сопровождается миганием светодиодов следующим образом.
При выборе программы с номерами 1-4 мигнет светодиод «1кан».
При выборе программы с номерами 5-8 мигнет светодиод «2кан».
При выборе программы с номерами 9-12 мигнет светодиод «3кан».
При выборе программы 13 мигнут светодиоды «1кан» и «2кан».
На 14 программе мигнут все светодиоды, что означает повтор всех программ кроме 13 (количество повторов и порядок указаны в таблице 2).
Для задания плавного/мгновенного включения/выключения необходимо переключать программы до 14, следом будет идти программа 1 с измененной плавностью.
14 программа будет иметь плавность, соответствующую предыдущим программам. Для проигрывания плавных и мгновенных по очереди используется 15 программа, следующая за 14 «плавной». После 15 программы контроллер сбрасывается на 1-ю программу ("Мгновенно"). Нагляднее на таблице 1.
КОМПЛЕКТ ПОСТАВКИ
1. Контроллер ― 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания ― 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
